超小型軽量3G-SDI信号対応光延長器 M_OTR

希望小売価格: オープンプライス

¥208,480(税込)

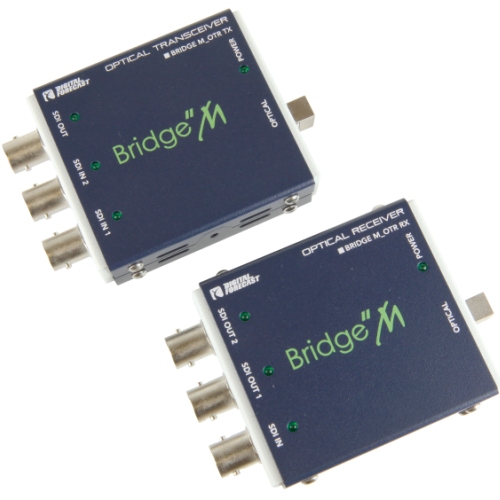

SDI信号を光ファイバーケーブルで長距離伝送する超小型のSDI光延長器です。送受信機セットです。
型番: M_OTR Code: 4582169232288 発売日: 2014-07-29

数量:

お取り寄せ

商品詳細
【M_OTR】は、SMPTE規格に準拠した3つのマルチフォーマットSD/HD/3G-SDIデジタル信号を、1本の光ファイバーケーブルで長距離伝送可能な超小型軽量のSDI光延長器です。
1芯シングルモード光ファイバーケーブルを通じて、非圧縮映像信号を最大10kmまで伝送可能。
伝送に用いる光ファイバーケーブルは、SDIの同軸ケーブルと比較しケーブル径が細くかつ軽量で運搬・敷設時の作業負担を軽減し、また、施設内のケーブル設置レイアウトの自由度も広がります。
また、光ファイバーのコネクタはプッシュプル構造のLCタイプを採用し、光ファイバーケーブルの取付け・取り外しが容易に行えます。
【M_OTR】の光伝送は、3波の波長多重伝送方式(CWDM)に対応し、1本の光ファイバーケーブルで送信機(TX)から受信機(RX)への2つのSDI信号と、受信機(RX)から送信機(TX)への1つのSDI信号を同時に伝送する双方向伝送に対応します。
送信側から複数の映像信号を伝送することや、遠方に設置された受信側からの返し映像を送信側で確認することが可能となります。
また、送信機・受信機ともに、本体サイズ68x59x20mmに重量100gと超小型軽量設計。
施設内の僅かなスペースやバックヤード等の限られた空間でも設置し、ご利用頂けます。
そのほか、入力電圧もDC5V〜24Vと広範囲に対応しており、付属のACアダプター以外にも様々な機器からの給電も可能です。
製品タイプ
中継機器
カラー
ネイビー
仕様
■光ファイバーで最大10kmの長距離伝送
■SDI信号を送受信機間の双方向伝送に対応
■超小型軽量(68x59x20mm、100g)
■広範囲の入力電圧に対応(DC5V〜24V)
■光ファイバータイプ シングルモード 1芯 LCタイプ
■インターフェース:入力(送信機): SDI(BNC) x 2・(受信機) SDI(BNC)x1、LCコネクタx1 ※光ファイバーケーブル接続用、出力(送信機):SDI(BNC)x1、LCコネクタx1 ※光ファイバーケーブル接続用・(受信機):SDI(BNC)x2
本体外形寸法
送受信機各:68mm x 59.2mm x 20mm(突起物含まず)
質量
送受信機各:約100g
電源
DC5〜24V
消費電力
最大4W
保証期間
1年間
グリーン購入法
未対応
VCCI
対象外
RoHS指令
RoHS2
電気用品安全法(PSE)
適合
J-Moss
対象外
付属品
ACアダプター x 2
梱包サイズ(WxHxD)mm
184x77x134mm
梱包重量
710g
電気用品安全法(PSE) 対象製品
ACアダプタ
メーカーURL
 https://www.ad-techno.com/products/extender/M_OTR/
