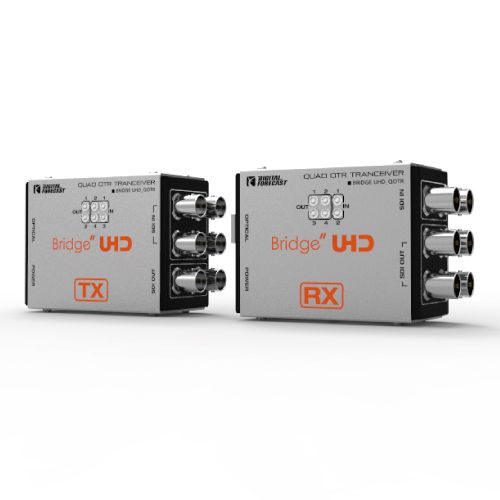

4K UHD対応3G-SDI6系統伝送光延長器 UHD_QOTR

希望小売価格: オープンプライス

¥411,810(税込)

送信機から4系統、受信機から2系統の合計6系統の3G/HD/SD-SDI信号を2本の光ファイバーケーブルで長距離かつ 同時に伝送可能な4K UHD伝送対応のSDI光延長器です。
型番: UHD_QOTR Code: 4582169233995 発売日: 2018-01-26

数量:

お取り寄せ

商品詳細
【UHD_QOTR】は、送信機(TX)から4系統、受信機(RX)から2系統の合計6系統のSMPTE規格に準拠した3G/HD/SD-SDI信号を2本の光ファイバーケーブルで長距離かつ 同時に伝送可能な4K UHD伝送対応のSDI光延長器です。
送信機からのSDI 4系統伝送にて、クワッド3G-SDIでの4K UHD伝送に対応し、2芯シングルモード光ファイバーケーブルを通じて非圧縮映像信号を最大10kmまで伝送可能です。
製品タイプ
中継機器
仕様
■ 送信機から受信機へ3G-SDI 4系統伝送で4K UHDにも対応
■ 受信機から送信機へ3G-SDI 2系統伝送
■ シングルモード2芯光ファイバーで最大10kmの長距離伝送
■ 小型軽量設計(79x59x37mm、TX:160g RX:155g)
■ 抜け防止DCコネクタ採用
VCCI
対象外
RoHS指令
RoHS2
電気用品安全法(PSE)
適合
J-Moss
対象外
仕様2
【UHD_QOTR】は、送信機(TX)から4系統、受信機(RX)から2系統の合計6系統のSMPTE規格に準拠した3G/HD/SD-SDI信号を2本の光ファイバーケーブルで長距離かつ 同時に伝送可能な4K UHD伝送対応のSDI光延長器です。
送信機からのSDI 4系統伝送にて、クワッド3G-SDIでの4K UHD伝送に対応し、2芯シングルモード光ファイバーケーブルを通じて非圧縮映像信号を最大10kmまで伝送可能です。
光伝送は2系統の3波長多重伝送(WDM)にて、2芯シングル光ファイバーで送信機から受信機へ4系統のSDI信号を、受信機から送信機へ2系統のSDI信号を双方向に伝送が可能。
遠方に設置した受信機側からの返し映像2系統を送信機側で確認することが出来ます。
送信機・受信機は本体サイズ79x59x37mm、重量160g(送信機)、155g(受信機)と小型軽量設計。
施設内の僅かなスペースやバックヤード等の限られた空間でもご利用頂けます。
入力電圧もDC5〜17Vと広範囲に対応しており、付属のACアダプタ以外にも様々な機器からの給電が可能です。
また、ACアダプタを接続するDCコネクタは抜け防止のネジ式タイプを採用。
本体とACアダプタをネジ式で固定する為、ケーブルを引っ張っても抜けません。
3G-SDI信号6系統の長距離伝送を行える【UHD_QOTR】は、4K対応SDIカメラとの接続や、イベント・ライブ会場など中継システムでの複数の3G-SDI信号の長距離伝送等、テレビ局、ケーブルテレビ、イベント会場やスタジアム等にて既に敷設されている光ファイバーケーブルを有効にご活用頂けるほか、ノイズの影響を受けにくい光ファイバーの利点を生かして、医療やセキュリティ等あらゆる分野で活用頂けます。
