AVMATRIX リクロック搭載12G-SDI 5分配器 SD1151-12G

希望小売価格: オープンプライス

¥69,450(税込)

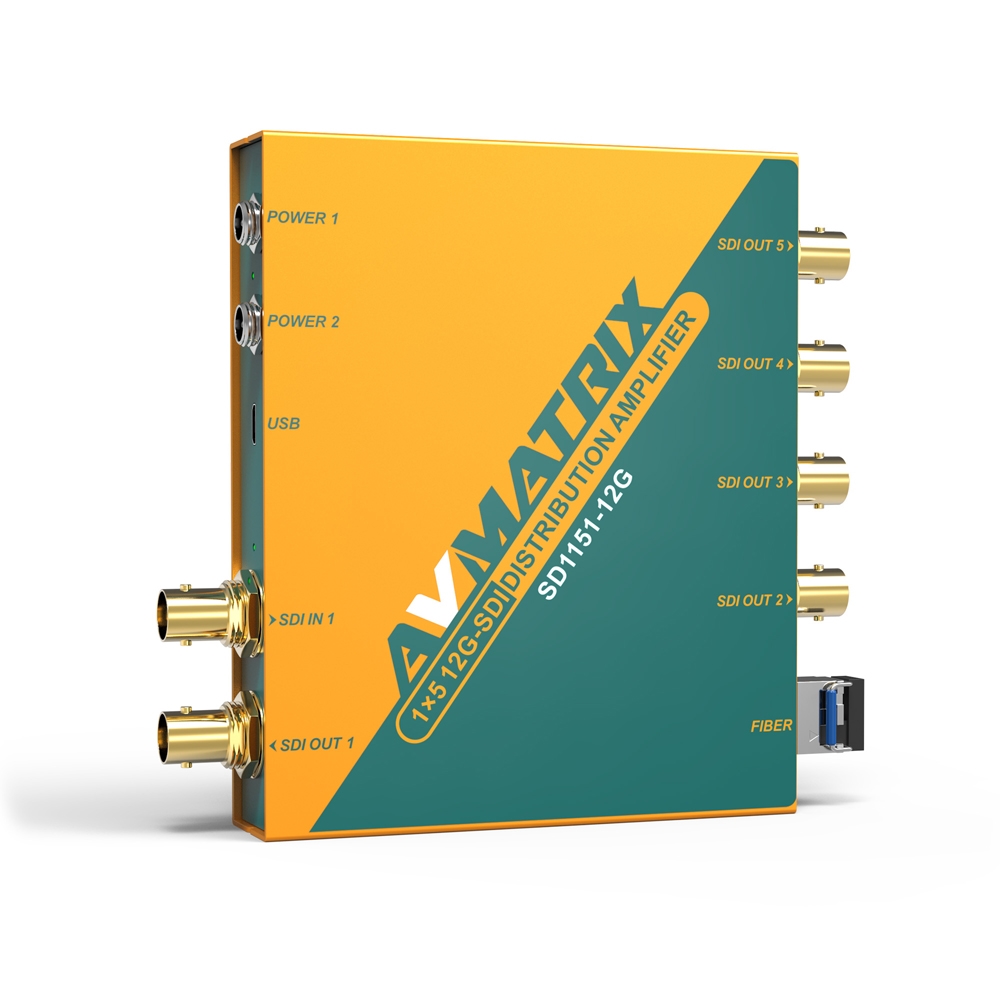

AVMATRIX SD1151-12G リクロック搭載12G-SDI 5分配器
型番: SD1151-12G Code: 4582169235395 発売日: 2020-09-04

数量:

お取り寄せ

商品詳細
リクロック搭載12G-SDI 5分配器は、リクロック機能を搭載し12G-SDIで最長60mまでのケーブル補償に対応。
入力されたSDI信号を5分配出力する分配器です。

■12G/6G/3G/HD/SD-SDI マルチフォーマット対応
■DVB-ASI信号対応
■タイムコード/エンベデッドオーディオ対応
■1入力5分配出力
■リクロック&イコライザ機能搭載と入力信号のケーブル補償機能 12G-SDI 60m
■SFP出力端子搭載(SFPモジュール別売り)
■2系統のネジロック式DCコネクタ電源入力搭載で冗長化
■専用マウントブラケット標準付属
製品タイプ
その他切替器・分配器
仕様
リクロック搭載12G-SDI 5分配器は、リクロック機能を搭載し12G-SDIで最長60mまでのケーブル補償に対応。
入力されたSDI信号を5分配出力するです。
入力信号はSMPTE規格に準拠した12G-SDIまでの信号に対応するほか、DVB-ASIにも対応します。
また、入力信号に重畳されるタイムコードデータやエンベデッドオーディオデータは、すべての出力端子にそれぞれ分配出力されます。

■SDI入力端子側のリクロック機能により、入力された信号はイコライズ処理でジッターを取り除き、ケーブル伝送中に減衰したSDI信号を12G-SDIで最長60m※1) まで自動補償し、正常な状態で受信することが可能です。
また、SDI出力端子側にはドライバチップを搭載。
入力側でクリーンに処理されたSDI信号をドライバチップによりクロック補正とリタイミングされた状態で出力されます。

■ また、SFPモジュール端子(送信側)を搭載。
オプションの12G-SDI SFP送信モジュール [型番:12G-SFP-LC-TX]と、リクロック搭載12G-SDI光延長器 受信機 [型番:FE1121-12G-RX]を併用することで、LCコネクタにてSDI信号を光伝送し、最長10km先のFE1121-12G-RX(受信機)にダイレクトに延長することが可能です。

■DC6〜23Vの広範囲入力電圧に対応したネジロック式のDC入力端子を2系統搭載。
万一の断電やアクシデントに備えて冗長化された設計となっております。

■筐体に取付可能な専用マウントブラケットが標準で付属。
専用マウントブラケットを使えば、壁面や市販のディスプレイへ簡単に本機を取り付けることが可能です。
グリーン購入法
非適合
VCCI
対象外
RoHS指令
RoHS2
電気用品安全法(PSE)
適合
J-Moss
対象外
その他認証・規格・環境
FCC/CE
仕様2
端子:SDI入力:12G/6G/3G/HD/SD-SDI(75Ω) x 1
■SDI出力:12G/6G/3G/HD/SD-SDI(75Ω) x 5
■光ファイバー出力:SFP送信モジュール端子x 1(モジュール別売)
■SDI対応:入出力フォーマット:12G 3840x2160p/4096x2160p 23.98/24/25/29.97/30/47.95/48/50/59.94/60
■6G 3840x2160p/4096x2160p 23.98/24/25/29.97/30
■2K 2048x1080i 60/59.94/50
■2K 2048x1080PsF 30/29.97/25/24/23.98
■2K 2048x1080p 30/29.97/25/24/23.98
■3G 1920x1080p 60/59.94/50
■HD 1920x1080i 60/59.94/50
■HD 1920x1080PsF 30/29.97/25/24/23.98
■HD 1920x1080p 30/29.97/25/24/23.98
■HD 1280x720p 60/59.94/50 /30/29.97/25/24/23.98
■SD 625i 50/525i 59.94
■カラースペース:RGB 4:4:4 10bit/12bit、YUV 4:2:2 10bit/12bit、YUV 4:4:4 10bit/12bit、XYZ 4:4:4 12bit
■SDI準拠規格:SMPTE ST-2081 / ST-2082 / 259M / 292M / 296M / 424M / 274M / 425M /
■ITU-R BT.656 / ITU-R BT.601 / DVB-ASI
■光ファイバー
■対応:SFPモジュール仕様:SFPホットプラグ
■LCコネクタ
■シングルモード
■公称波長:1310nm
■最大伝送帯域:12Gbps
■光出力レベル:-4dBm
■光感度:-12dBm
■過負荷動力:-2dBm(最小値)
■シングルモード
■最長伝送距離:10km (12G-SDI)
■光ファイバー
■準拠規格:SMPTE 297M
■レーザ安全性:クラス1レーザ製品
■本体サイズ:寸法:105 x 126 x 26mm ※突起物含まず
■重量:約520g
■動作温度:-20〜60℃
■保存温度:-30〜70℃( SFPモジュール使用時:0〜60/-20〜70)
■動作/保存湿度:0〜90% ※結露なきこと
■電源:入力:Micro USB / ネジロック式DCコネクタ x 2
■入力電圧:USB 5V / DC 6 〜 23V
■消費電力:最大3W
