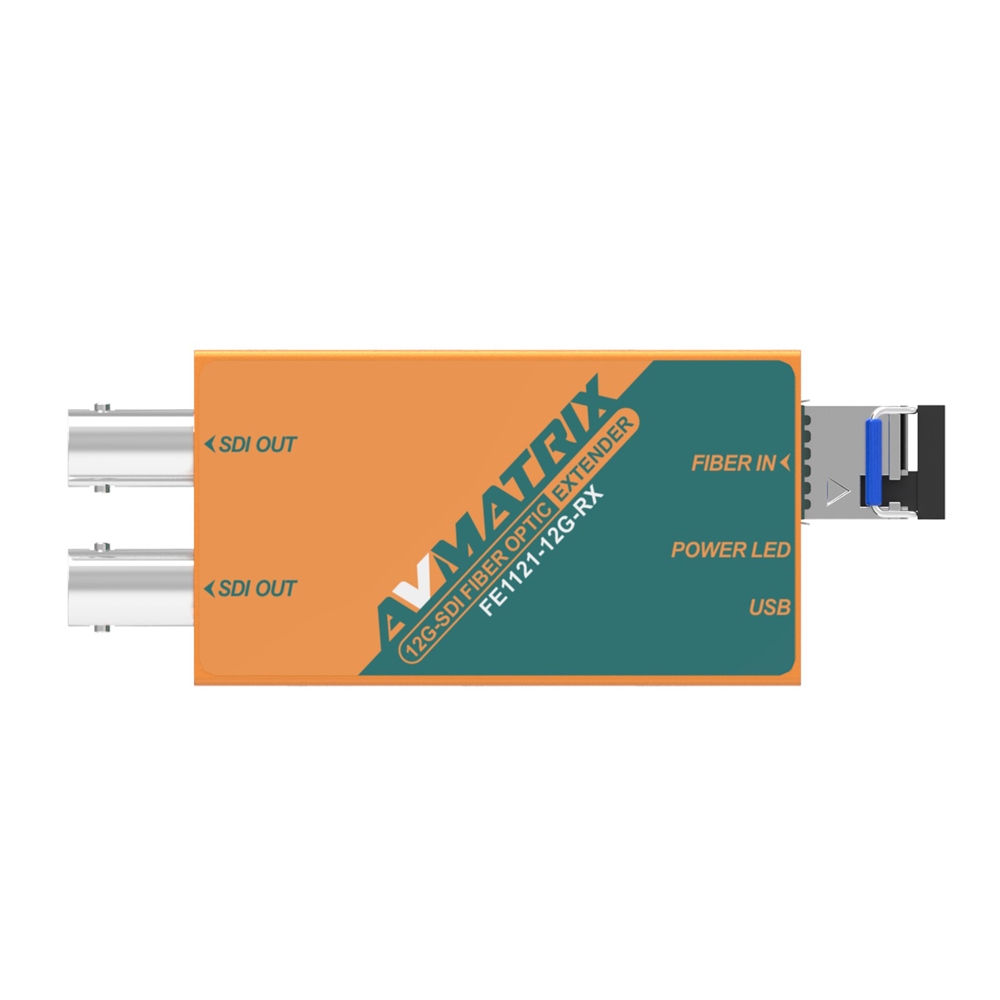

AVMATRIX リクロック搭載12G-SDI光延長器 受信機 FE1121-12G-RX

希望小売価格: オープンプライス

¥80,980(税込)

AVMATRIX FE1121-12G リクロック搭載12G-SDI光延長器
型番: FE1121-12G-RX Code: 4582169235401 発売日: 2020-09-04

数量:

お取り寄せ

商品詳細
リクロック搭載12G-SDI光延長器は、12G-SDIまでのSDI信号を最長10kmまで伝送できる光延長器(受信機のみ)です。

■SDI入力端子&ループ出力端子搭載(送信機側)
■2系統のSDI 出力端子搭載(受信機側)
■12G/6G/3G/HD/SD-SDI マルチフォーマット対応
■最長10km 延長
■リクロック&イコライザ機能搭載と入力信号のケーブル補償機能 12G-SDI 60m
■SFPモジュール標準付属(送信・受信/LCコネクタ/シングルモード)
■USB給電対応
■専用マウントブラケット標準付属
製品タイプ
中継機器
仕様
リクロック搭載12G-SDI光延長器は、12G-SDIまでのSDI信号を最長10kmまで伝送できる光延長器(受信機のみ)です。

■受信機側にはSFP光伝送モジュール端子(受信側)と2系統のSDI出力端子を搭載。
付属のSFPモジュールで受信したSDI信号を2系統のSDI出力端子から分配出力します。

■受信機のSDI入出力端子にはリクロックとイコライザ機能を搭載。
入力信号はイコライズ処理でジッターを取り除き、ケーブル伝送中に減衰した信号を正常な状態で受信することが可能です。
また、SDI出力端子側にはドライバチップを搭載し、SDI信号をクロック補正とリタイミングされた状態で出力します。

■DC5Vの電源入力に対応するため、市販のUSB ACアダプターなどでのMicro USB給電にも対応します。
グリーン購入法
非適合
VCCI
対象外
RoHS指令
RoHS2
電気用品安全法(PSE)
適合
J-Moss
対象外
仕様2
:FE1121-12G-RX
■端子:SDI入力:-
■SDIループ出力:-
■光ファイバー出力:-
■光ファイバー入力:SFP受信モジュール(LC) x 1
■SDI出力:12G/6G/3G/HD/SD-SDI(75Ω) x 2
■SDI対応:入出力フォーマット:12G/6G/3G/HD/SD-SDI
■カラースペース:YUV / RGB
■SDI準拠規格:SMPTE ST-2081 / ST-2082 /
■259M / 292M / 296M / 424M / 274M / 425M
■ITU-R BT.656 / ITU-R BT.601
■SDIオーディオ:32 / 16 CH エンベデット対応
■光ファイバー
■対応:SFPモジュール仕様:SFPホットプラグ
■LCコネクタ
■シングルモード
■公称波長:1310nm
■最大伝送帯域:12Gbps
■光出力レベル:-4dBm
■光感度:-12dBm
■過負荷動力:-2dBm(最小値)
■シングルモード
■最長伝送距離:10km (12G-SDI)
■光ファイバー
■準拠規格:SMPTE 297M
■レーザ安全性:クラス1レーザ製品
■本体サイズ:寸法:71 x 41 x 23mm ※突起物含まず
■重量:約170g
■動作温度: 0〜60℃
■保存温度:-20〜70℃
■動作/保存湿度:0〜90% ※結露なきこと
■電源:入力:Micro USB
■入力電圧:DC 3.3 〜 5V
■消費電力:最大1.5W
