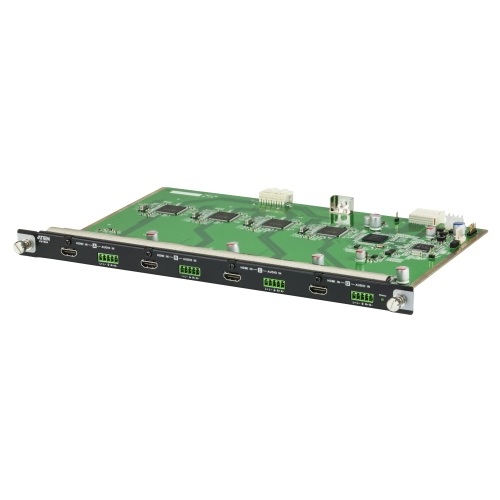

VM1600用4ポートHDMI入力ボード VM7804/ATEN

希望小売価格: オープンプライス

¥99,460(税込)

モジュール式マトリックススイッチャー用の4ポートHDMI入力ボードです
型番: VM7804/ATEN Code: 4988481750927 発売日: 2015-06-09

数量:

お取り寄せ

商品詳細
VM1600モジュール式シームレススイッチャー用の4ポートHDMI入力/出力ボードです。
製品タイプ
切替機・分配器オプション
仕様
■型番:VM7804
■映像機器接続数:最大:4
■入力(映像機器)側対応インターフェース:ディスプレイ:HDMI、インピーダンス:100Ω、オーディオ:ブロック端子
■入力(映像機器)側コネクター:ディスプレイ:HDMIタイプAメスx4、オーディオ:5極着脱式ターミナルブロックx4
■LED:ステータス:グリーンx1
■対応最大解像度:1080p
■データ伝送速度:6.75Gbps
■最大ピクセルクロック:225MHz
■準拠規格:HDCP1.4、HDMI(3D、Deep Color)
■バランスオーディオ最大入出力レベル:0.5Vrms(-6.02dBV@600Ω)
■アンバランスオーディオ最大サイダイ入出力レベル:1Vrms(0dBV@600Ω)
■延長距離:映像機器〜本製品間:最大5m
■消費電力:7W
■周囲温湿度環境:動作温度:0〜40℃、湿度:0〜80%RH 結露なきこと、保管温度:-20〜60℃
■ケース:メタル
■重量:550g
■サイズ(WxDxH):352x238x228mm
■同梱品:クイックスタートガイドx1
グリーン購入法
非適合
RoHS指令
適合
PSE
適合
仕様2
■対応製品:VM1600
■対応最大解像度:PC解像度:1920x1200
■準拠規格:HDCP1.4(その他の規格は、入出力ボードに依存)
■電源ジャック・ソケット:3極AC電源ソケット(IEC60320 C14)x1
■電源仕様:100V〜240V、50〜60Hz; 1.0A(200V環境下で使用する場合は、別途200V用電源ケーブルをご用意ください。
)
■消費電力:180W
■周囲温湿度環境:動作温度:0〜40℃、湿度:0〜80%RH 結露なきこと、保管温度:-20〜60℃
■ケース:メタル
■サイズ(WxDxH):482x403x256mm
■消費ラックスペース:6U
■同梱品:日本仕様PSE対応100V電源ケーブルx1、ターミナルブロックコネクターx1、ファンモジュール(着脱可能)x1、電源モジュール(着脱可能)x1、クイックスタートガイドx1
■対応入力ボード:VM7604:DVI-Dインターフェースx4、VM7804:HDMIインターフェースx4、VM7514:HDBaseTインターフェースx4、VM7104:アナログRGBインターフェースx4
■対応出力ボード:VM8604:DVI-Dインターフェース、VM8804:HDMIインターフェースx4、VM8514:HDBaseTインターフェースx4
■カスケード接続対応製品:非対応
■デイジーチェーン接続対応製品:非対応
