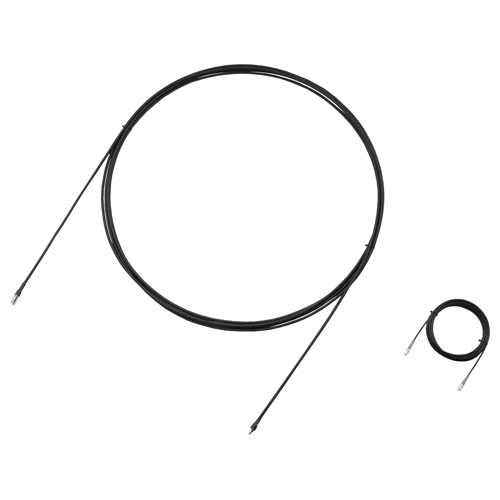

屋内用ケーブル型アンテナ 20m WLE-LCX20

希望小売価格: ¥155,048(税込)

¥128,780(税込)

本製品は、漏洩同軸ケーブル(LCX : Leaky Coaxial Cable)を使用し、同軸ケーブル線上から電波の送受信を行うケーブル型アンテナです。
型番: WLE-LCX20 Code: 4981254010952 発売日: 2013-03-19

数量:

お取り寄せ

製品タイプ
無線LAN機器オプション
仕様
■動作環境:温度-40〜80℃、湿度0〜95%(水没、結露なきこと)【対応製品】
■当社製無線LANアクセスポイント:VR-U300W、WAPM-AX4R、WAPM-1750D、WAPM-1266R、WAPM-1166D、WAPM-APG600H、WAPM-APG300N、WAPM-AG300N、WAPS-APG600H、WAPS-AG300H
■アンテナ:漏洩同軸ケーブル
■コネクター形状:片側: SMA-J(R)、 片側: 終端抵抗
■VSWR:1.5以下 @2.4GHz (コネクター部分含む)
■設置場所:屋内専用
■周波数帯域:2.4〜2.5GHz
■特性インピーダンス:50+-5Ω(TDR)
■ゲイン 2.4〜2.5GHz:10m: -5.541 [dBi]、20m: -4.248 [dBi]、30m: -3.877 [dBi] ※理論値になります
■伝送損失(標準):0.46 [dB/m] @2.4GHz ※給電点からx(m)地点における本製品内の電力(Pt)と本製品に入力される電力(Pin)との比
■結合損失(50%値):60+-2 [dB] @2.4GHz ※本製品の伝送電力(Pt)と本製品から1.5m離れた点に置かれた標準ダイポールアンテナの円周成分受信電力(Pr)との比
■絶縁抵抗(導体間):1000 以上 [MΩ・km]
■耐電圧(導体間):AC1000V を1分間加えて異常がないこと
■許容張力:210 N(ケーブル型アンテナ)、38N(アプローチケーブル) ※許容張力を超えての配線は、電気特性の低下/断線の恐れがあります。

■許容曲げ半径:ケーブル型アンテナ取扱時(付設作業中): 250mmR以上、ケーブル型アンテナ固定時: 100mmR以上、アプローチケーブル取扱時(付設作業中): 66mmR、アプローチケーブル固定時: 27mmR ※許容張力を超えての配線は、電気特性の低下/断線の恐れがあります。

■外形寸法:ケーブル型アンテナ 外径: 〜7.0mm(ケーブル部分)、ケーブル長: 30m / 20m / 10m、アプローチケーブル 外径: 〜4.3mm(ケーブル部分)、ケーブル長: 4m
■質量:ケーブル型アンテナ 30m: 約 2、100g、20m: 約1、400g、10m: 約 700g、アプローチケーブル(4m) 約120g
■主な付属品:アプローチケーブル(4m) 1本、取扱説明書(保証書) 1式
対応機種
バッファロー社製無線LANアクセスポイント:WAPS-AG300H、WAPS-APG600H、WAPM-APG600H、WAPM-AG300N、WAPM-APG300N
本体外形寸法
ケーブル型アンテナ外径:〜7.0mm(ケーブル部分)、ケーブル長:20m、アプローチケーブル外径:〜4.3mm(ケーブル部分)、ケーブル長:4m
質量
ケーブル型アンテナ約1400g、アプローチケーブル(4m)約120g
保証期間
3年
グリーン購入法
非適合商品
エコマーク
商品類型外
PCグリーンラベル
ロゴマークなし
国際エネルギースター
未対応
エコリーフ
未登録品
VCCI
対象外
PCリサイクル
マークなし
RoHS指令
適合
電気用品安全法(PSE)
対象外
J-Moss
対象外
付属品
アプローチケーブル(4m) 1本、取扱説明書(保証書) 1式
梱包サイズ(WxHxD)mm
梱包サイズ:H600mmxW600mmxD60mm
梱包重量
2700
電波法(技適マーク)
対象外
