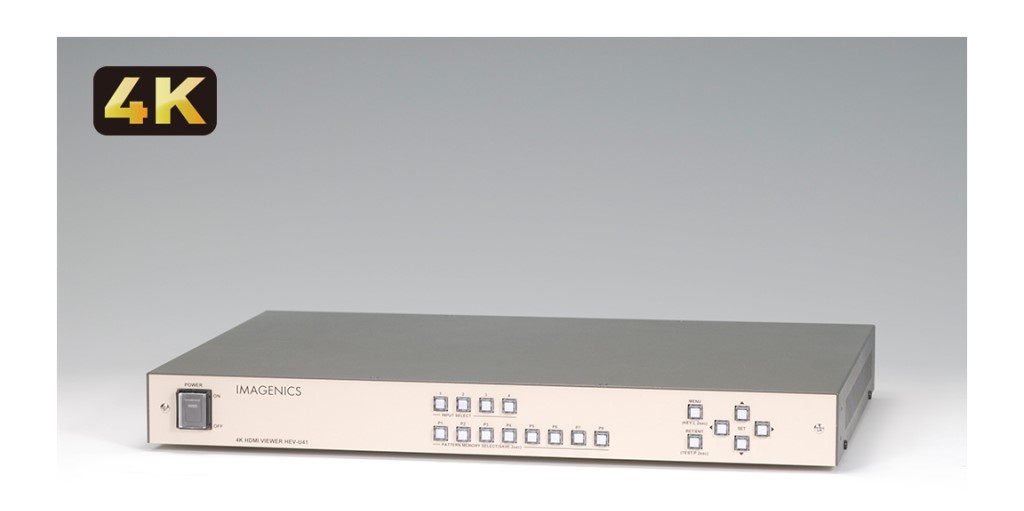

4K HDMI ビューワ HEV-U41

希望小売価格: ¥528,000(税込)

¥448,630(税込)

HEV-U41は4系統の4K HDMI信号をマルチビュー合成して4K HDMI信号へ変換出力することが可能な信号変換器です。
型番: HEV-U41 Code: 2045900018463 発売日: 2023-01-26

数量:

お取り寄せ

商品詳細
HEV-U41は4系統の4K HDMI信号をマルチビュー合成して4K HDMI信号へ変換出力することが可能な信号変換器です。
4K HDMI信号は入出力信号とも4K60P/4：4：4(18Gbps)まで対応し、すべての入力には4K対応アップダウンスキャンコンバータを内蔵しています。
マルチビュー合成のレイアウトは任意サイズ/任意配置でフロントキーに8種類まで割り当てることができ、黒画面を挟むことなく切換えることができます。
またミックス/ワイプ効果によるシームレス切換えにも対応しています。
モニタリング用途に最適化されており、4Kダウンコンバート出力が可能な HDMI信号出力、および2チャンネルアナログ音声出力があります。
製品タイプ
モニタ切替器
仕様
【4K信号方式】
■TMDSクロック:25 MHz 〜 297 MHz
■ピクセルクロック:25 MHz 〜 594 MHz
■データレート:0.75〜 17.8 Gbps
■HDCP:1.4/2.2
■対応解像度:4K60p4:4:4 24bit、4K60p4:2:2 24bit、4K60p4:2:0 24bit、4K30p4:4:4 24bitなど ※DeepColorには非対応【入力信号部】
■HDMI信号:TMDSクロック 〜 297 MHz、データレート 〜 17.8 Gbps、4 系統(HDMI-A x 4)、4K60P(4:4:4)対応、HDCP 2.2 / 1.4 対応
■映像:ピクセルクロック 25 MHz 〜 594 MHz 水平周波数 〜 135kHz 垂直周波数 〜 120Hz、VGA〜WQXGA(Reduced Branking)、480P 720P 1080i 1080P、4K
■音声:48 kHz 8 チャンネル LPCM【ケーブル長】
■PC(VESA)、D5など 6 Gbps までの映像 〜 30 m
■4K30、60(420)など10.2 Gbps までの映像 〜 20 m
■4K60(422、444)など18 Gbps までの映像 〜 10 m ※弊社製のHDMI長尺ケーブルを使用し、弊社製指定製品出力信号からの場合です。
民生・家庭用機器や他社製品からの出力信号を除きます
仕様2
【出力信号部】
■HDMI信号:TMDSクロック 〜 297 MHz、データレート 〜 17.8 Gbps 1 系統(HDMI-A x 1) 4K60P(4:4:4)対応、TMDSクロック 〜 297 MHz、データレート 〜 8.9 Gbps 1 系統(HDMI-A x 1) 4K60P(4:2:0)対応、HDCP 2.2 / 1.4 対応
■映像:ピクセルクロック 25 MHz 〜 594 MHz(下記解像度より択一選択、垂直周波数は 59.94Hz 60Hz いずれか選択)、720 x 480(CEA-861F) 640 x 480 800 x 600 1024 x 768 1280 x 720(CEA-861F) 1280 x 768 1280 x 800 1360 x 768 1366 x 768 1440x 900 1280 x 960 1280 x 1024 1400 x 1050 1、680 x 1050 1600 x 900 1600 x1200 1920 x 1080P/i(CEA-861F) 1920 x1200(ReducedBlanking) 2048 x 1080 2048 x 1152(ReducedBlanking) 3840 x 2160(CEA-861F)2560x1440(Reduced Branking) 2560x1600(Reduced Branking) 4096 x 2160(CEA-861F)
■音声:48 kHz 8 チャンネル LPCM
■アナログ音声出力:-10 dBu(10 kΩ 以上負荷時) ローインピーダンス不平衡 2チャンネル 1 系統(RCAx2)
■映像量子化:デジタルRGB(YCBCR)信号 各8ビット
■遅延時間:映像 1 〜 2 フレーム 音声 1.5 フレーム
メーカーURL
 https://imagenics.co.jp/products/hev-u41/
