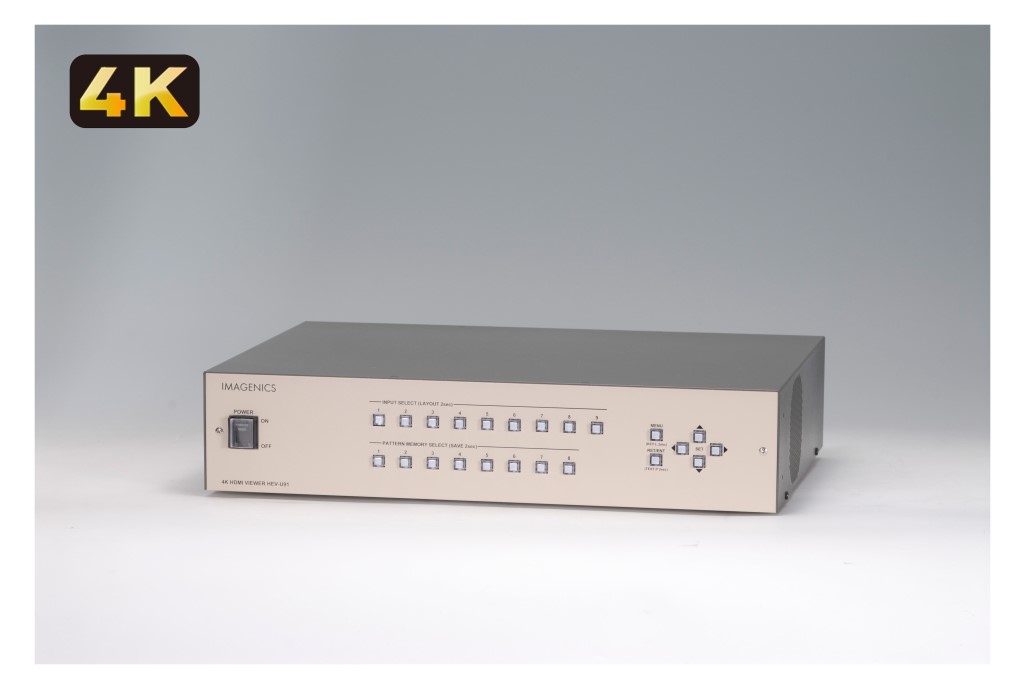

4K HDMI ビューワ HEV-U91

希望小売価格: ¥968,000(税込)

¥822,500(税込)

HEV-U91は9系統の4K HDMI信号をマルチビュー合成して4K HDMI信号へ変換出力することが可能な信号変換器です。
型番: HEV-U91 Code: 2045900018470 発売日: 2023-01-26

数量:

お取り寄せ

商品詳細
HEV-U91は9系統の4K HDMI信号をマルチビュー合成して4K HDMI信号へ変換出力することが可能な信号変換器です。
4K HDMI信号は入出力信号とも4K60P/4：4：4(18Gbps)まで対応し、すべての入力には4K対応アップダウンスキャンコンバータを内蔵しています。
マルチビュー合成のレイアウトは任意サイズ/任意配置でフロントキーに8種類まで割り当てることができ、黒画面を挟むことなく切換えることができます。
またミックス/ワイプ効果によるシームレス切換えにも対応しています。
モニタリング用途に最適化されており、4Kダウンコンバート出力が可能な HDMI信号出力、および2チャンネルアナログ音声出力があります。
外部リファレンスに対応しておりHEV-U91を複数台使用した大型のマルチビジョン構成も可能です。
製品タイプ
モニタ切替器
仕様
【入力信号部】
■HDMI信号:TMDSクロック 〜 300 MHz、データレート 〜 18 Gbps 9 系統(HDMI-A x 9)、4K60P(4:4:4)対応、HDCP 2.2 / 1.4 対応 ※ディープカラー、HDR、BT2020 色域、マルチストリーム映像音声、圧縮音声は非対応。

■映像:ピクセルクロック 25MHz 〜 600 MHz 水平周波数 15 kHz 〜 135 kHz 垂直周波数 24 Hz 〜 120 Hz、VGA〜WQXGA(Reduced Branking)、480P 720P 1080i 1080P、4K
■音声:〜48 kHz 2 チャンネル LPCM ※マルチチャンネル音声はステレオダウンミックス処理されます。
【出力信号部】
■HDMI信号:TMDSクロック 〜 297 MHz、データレート 〜 17.8 Gbps 1 系統(HDMI-A x 1) 4K60P(4:4:4)対応、TMDSクロック 〜 297 MHz、データレート 〜 8.9 Gbps 1 系統(HDMI-A x 1) 4K60P(4:2:0)対応、HDCP 2.2 / 1.4 対応
■映像:ピクセルクロック 25 MHz 〜 594 MHz(下記解像度より択一選択、垂直周波数は 59.94Hz 60Hz いずれか選択)、720 x 480(CEA-861F) 640 x 480 800 x 600 1024 x 768 1280 x 720(CEA-861F) 1280 x 768 1280 x 800 1360 x 768 1366 x 768 1440x 900 1280 x 960 1280 x 1024 1400 x 1050 1、680 x 1050 1600 x 900 1600 x1200 1920 x 1080P/i(CEA-861F) 1920 x1200(ReducedBlanking) 2048 x 1080 2048 x 1152(ReducedBlanking) 2560x1440(Reduced Branking) 2560x1600(Reduced Branking) 3840 x 2160(CEA -861F) 4096 x 2160(CEA -861F)
仕様2
■音声:48 kHz 2 チャンネル LPCM
■アナログ音声出力:-10 dBu(10 kΩ 以上負荷時) ローインピーダンス不平衡 2チャンネル 1 系統(RCAx2)
■基準同期信号部:同期入力:HD 3 値同期信号またはブラックバースト信号 0.3 Vp-p 〜 0.6 Vp-p(BNC x 1)、同期出力:HEV-U91 オリジナル方式(BNC x 1)※ 基準同期入力の垂直周波数は 59.94 Hz 60 Hz のみ対応します。
出力周波数は基準同期入力の垂直周波数と同期します。
※ 基準同期出力は複数台連結動作させるための専用出力です。
基準同期入力のスルー出力端子としては使用できません。
また、本機以外の機器とは接続できません。
最大9台まで接続可能です。

■最大ケーブル長:HDMI入力端子:10 m、4K60/4:4:4/24 bit)、20 m (4K60/4:2:0/24 bit)、30 m (1080p/24 bit)
■HDMI出力端子:3 m (4K60/4:4:4/24 bit)、5 m (4K60/4:2:0/24 bit)、10 m (1080p/24 bit) ※弊社内の環境、および弊社製ケーブルで測定した値です。
すべての環境での動作を保証するものではありません。

■映像量子化:デジタルRGB(YCBCR)信号 各8ビット
■遅延時間:約 33 ms 〜 67 ms ※入出力ともに 60 Hzの場合
■外部制御機能:LAN:10BASET-T 100BASE-TX(自動判定) 1 系統(RJ45 x 1)
■メモリー機能:入力番号毎に入力解像度別設定情報を64種ずつ自動記憶再生、動作状態の自動記憶再生機能、ユーザー指定の任意記憶再生機能(外部制御からのみ64種制御可能)。
電源OFF時のバックアップ寿命は半永久です。
メーカーURL
 https://imagenics.co.jp/products/hev-u91/
