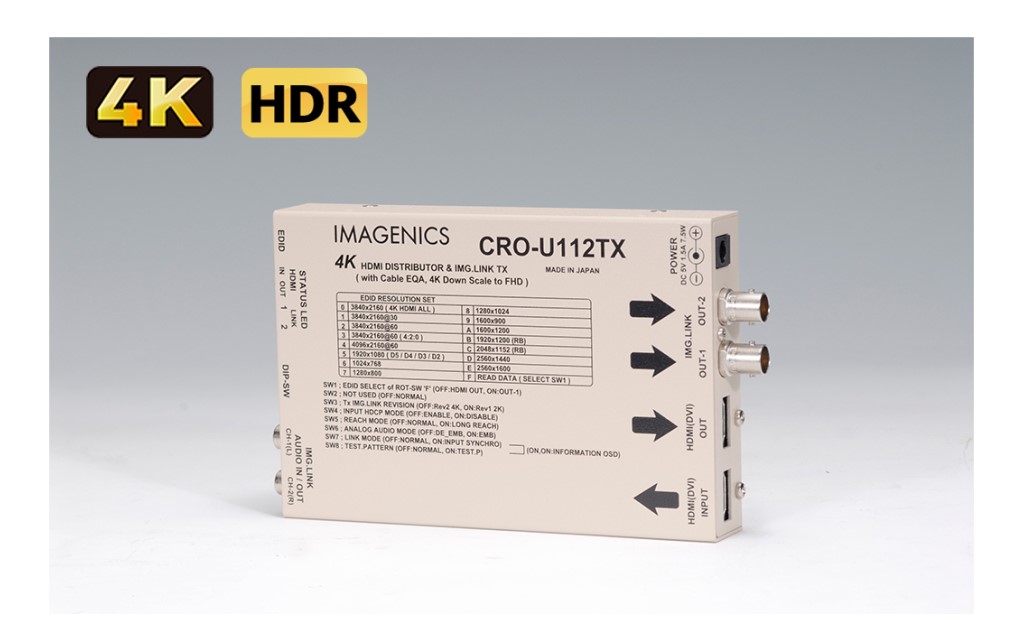

4K対応 HDMI同軸延長器・送信器 CRO-U112TX

希望小売価格: ¥96,800(税込)

¥82,260(税込)

CRO-U112TXは、入力HDMI信号のアクティブスルーHDMI分配出力付きのIMG.Link Rev2/Rev1切替え動作型送信器です。
型番: CRO-U112TX Code: 2045900018609 発売日: 2023-01-26

数量:

お取り寄せ

商品詳細
CRO-U112TXは、入力HDMI信号のアクティブスルーHDMI分配出力付きのIMG.Link Rev2/Rev1切替え動作型送信器です。
IMG.Link Rev2伝送では4K@60 444カラー映像に対応します。
従来型のRev1伝送では4K映像をダウンコンバートしてから伝送できます。
伝送距離はHDMI信号の解像度等には依存しません。
入力HDMI信号からのアナログ音声デエンベデット出力と、IMG.Link出力信号へのアナログ音声のエンベデット処理にも対応しています。
送受信器間のHDMI映像音声信号の絶対遅延は2ms以内です。
音声信号は非圧縮伝送です。
製品タイプ
中継機器
仕様
■入力信号部:TMDS信号(デジタルRGB、YPbPr(444、422、420)) HDMI-Aコネクタ1系統(HDCP 1.4、 2.2対応、DVI信号入力可)、HDMI 2.0規格準拠信号(エンベデット音声最大8chを含む)または24ビットフルカラー DVI Rev1.0 規格準拠信号、
■ピクセルクロック25 MHz 〜 600 MHz かつ、水平周波数 15 kHz 〜 200 kHz かつ、垂直周波数 23 Hz 〜 240 Hzの範囲内の、水平アクティブ画素 640 〜 4、096、垂直アクティブライン 480 〜 2、160までの映像信号に自動対応(D1〜D5(FHD)相当、 4KのHDMI信号および、640 x 480 @ 60 〜 4、096 x 2、160 @ 60の一般的なPC解像度信号に自動対応)
■出力信号部:オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0 Vp-p 75 Ω 2分配 BNCx2、オリジナル再エンコード後の映像ビットレート約2.5 Gbps NRZI信号(固定ビットレート、音声は9.216 Mbps)、オリジナル双方向通信リンク機能、IMG.Link Rev2規格(VC-2 HQ映像圧縮)、IMG.Link Rev1規格(従来弊社規格)映像入力(HDMI(DVI) INPUT)のアクティブスルー分配出力 (※ダウンコンバート無しのスルーアウト出力)
仕様2
■アナログ音声信号:<音声入力>-10 dBu 約47 kΩ 不平衡 2チャンネル 1系統 RCA端子x2(エンベデット設定時)<音声出力>-10 dBu ローインピーダンス不平衡 2チャンネル 1系統 RCA端子x2(デエンベデット設定時)<共通仕様>音声周波数特性 :20 Hz 〜 20 kHzにて、-1 dB 〜 +1 dB、音声S/N比 :80 dB 以上 (1 kHzのA特性)、音声クロストーク、音声歪率 :80 dB 以上、0.03 % 以下、最大音声入出力レベル :+10 dBu (HDMI音声 0 dBFS時)、音声サンプリング :24 bit 48 kHz リニアPCM方式、EDIDエミュレーション機能:HDMI分配出力またはIMG.Link受信器(OUT-1端子)から送られてくる表示機器のEDIDデータを使用。
または15種の本器内蔵の解像度データを選択使用。

■同軸伝送距離:L-7CHD:210m、 L-7CFB:150m、L-5CFB:110m、L-5C2V:60m、L-3CFB:60m、L-3C2V: 30m( 設置環境等により距離が短くなる場合があります)
■その他機能:入出力HDMI信号状態および各IMG.Link出力端子のリンク状態を、各2色発光LEDで表示、内蔵テストパターン・トーン発生機能(受信器との協調処理)、オンスクリーン表示によるインフォメーション機能(受信器との協調処理)、ロングリーチ動作動作設定機能(IMG.Link Rev2伝送時)、4K => FHDダウンコン後のIMG.Link伝送機能(従来型IMG.Link Rev1動作時のみ)、ほか。

■電源 / 消費電力:DC 5 V 1.5 A 7.5 W(最大)
■外形寸法 / 質量:幅100 mm x 高さ25 mm x 奥行150 mm (突起物を除く) / 約 550 g
■付属品:AC 100V 27VA 50Hz ・ 60Hz 国内専用ロック付きACアダプタ 1台 (5 V 2.3A 出力)、HDMIコネクタ抜け止め金具(CL-1) 2個
メーカーURL
 https://imagenics.co.jp/products/cro-u112tx/
