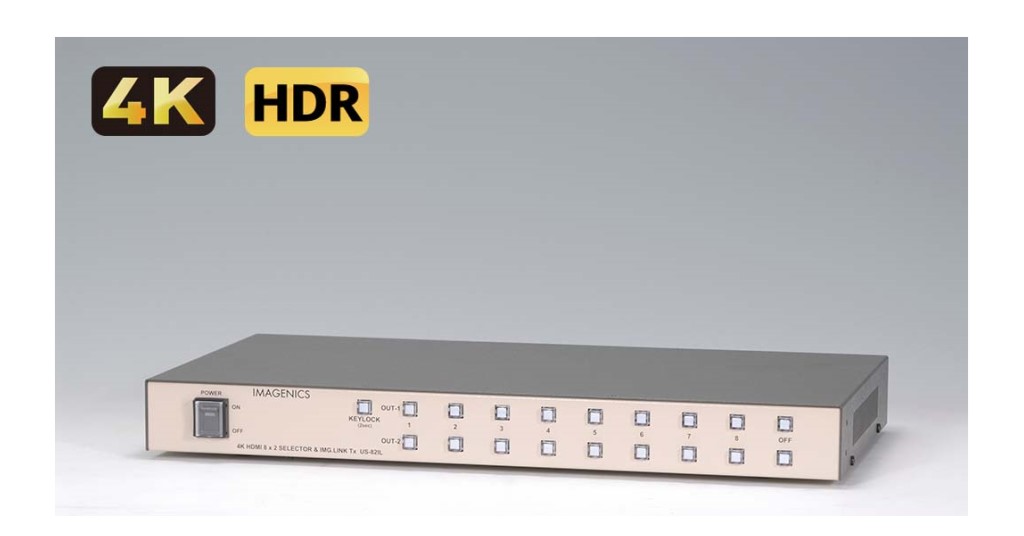

4K HDMI セレクター US-82IL

希望小売価格: ¥363,000(税込)

¥308,440(税込)

US-82ILは、HDMI 2.0/1.4およびHDCP 2.2/1.4規格に準拠したHDMI信号の8x2マトリックス型セレクターです。
型番: US-82IL Code: 2045900018623 発売日: 2023-01-26

数量:

お取り寄せ

商品詳細
US-82ILは、HDMI 2.0/1.4およびHDCP 2.2/1.4規格に準拠したHDMI信号の8x2マトリックス型セレクターです。
出力端子毎の4K映像からFHD映像へのダウンコンバート機能や、アナログ音声のエンベデット・デエンベデット機能にも対応します。
LANからの各種動作設定と、外部制御に対応します。
製品タイプ
モニタ切替器
仕様
【映像信号方式】
■TMDS信号(デジタルRGB/YPbPr)ピクセルクロック25 MHz 〜 600 MHz( TMDSクロック 25 MHz 〜 340 MHz)、4K 、D1〜D5相当のHDMI信号および、640 x 480 〜 4096 x 2160までのPC信号にも自動対応、HDMI信号において、データレート18Gbpsまでの最大36ビットディープカラー信号(4K60@422)または24ビットフルカラー(4K60@444)の規格準拠信号に対応
■HDMI入力:HDMI-A 19ピンコネクタ 8系統( HDCP 1.4、2.2対応、DVI信号入力可能)
■HDMI出力:HDMI-A 19ピンコネクタ 2系統( HDCP 1.4、2.2対応、カラースペース変換やDVI信号出力可能)
■入力ケーブル補償範囲:PC(VESA)、D5など 6Gbps 2Kまでの映像 〜 30m 弊社製HDP-HDP 30m HDMIケーブルにて、4K30、60(420)など 10.2Gbps までの映像 〜 20m 弊社製HDP-HDP 20m HDMIケーブルにて、4K60(422、444)など 18Gbps までの映像 〜 10m 弊社製HDP-HDP 10m HDMIケーブルにて
■出力ケーブル長範囲 (HDMI出力):PC(VESA)、D5など 6Gbps 2Kまでの映像 〜 10m 弊社製HDP-HDP 10m HDMIケーブルにて、4K30、60(420)など 10.2Gbpsまでの映像 〜 5m 弊社製UHP-5 HDMIケーブルにて、4K60(422、444)など 18Gbpsまでの映像 〜 3m 弊社製UHP-3 HDMIケーブルにて
■内蔵EDID エミュレーション機能 (プラグアンドプレイ機能) CEA、VESAの主要な解像度をLAN外部制御からコマンドにて選択設定して使用または、OUT-1、OUT-2端子からのEDIDデータをコピーバックアップして使用可能。
仕様2
■アナログ音声機能:音声出力端子:-10 dBu( 10 kΩ 以上負荷時) ローインピーダンス 不平衡 2チャンネル 2系統(RCAピンジャック x4)、音声周波数特性:20 Hz 〜 20 kHzにて、-1 dB 〜 +1 dB、音声SN比:80 dB 以上( 1 kHzのA特性、基準-10 dBu出力時)、音声クロストーク:80 dB 以上、音声歪率:0.03 % 以下( 10 kΩ 以上負荷時)、最大音声出力レベル:+10 dBu( HDMIエンベデット音声の 0 dBFS時)
■出力デジタル シリアル映像信号:オリジナル再エンコード方式によるデジタルシリアル信号 1.0 Vp-p 75 Ω 2系統 BNC x2、オリジナル再エンコード後の映像ビットレート約2.5 Gbps NRZI信号(固定ビットレート、音声は9.216 Mbps)、オリジナル双方向通信リンク機能、IMG.LINK Rev2規格(VC-2 HQ映像圧縮)※ IMG.LINK Rev2信号のみ出力可能です。
IMG.LINK Rev1信号は出力できません。
なお、IMG.LINK Rev2信号は従来のIMG.LINK分配器とILSシリーズのスイッチャーを全て利用できます。

■外部制御機能:LAN 10BASE-T、100BASE-TX 1系統 RJ45 1系統 100BASE-TX、10BASE-T 自動判定、本機への各種動作設定とCRO-URS2AのRS-232C端子との通信ができます。

■その他機能:HDMI出力端子別の自動カラーフォーマット変換およびダウンコン動作、HDMI入力端子別のEDID設定、内部状態のステータス一覧の読み取り(LANからのテキスト文字列)、動作設定の一括バックアップとリロード、入力HDCP非対応動作設定、シーケンシャルスイッチャー動作、押しボタンスイッチでのお知らせ表示機能、ショートカットによる各種設定機能、電源スイッチのLEDによるFANアラーム通知ほか。
メーカーURL
 https://imagenics.co.jp/products/us-82il/
