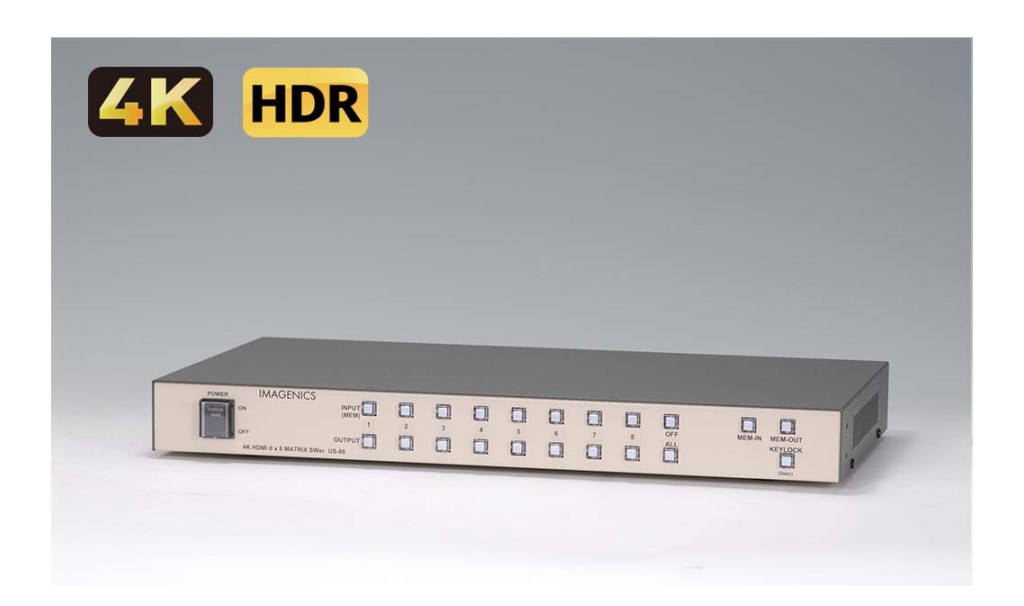

4K HDMI マトリックススイッチャー US-88

希望小売価格: ¥363,000(税込)

¥308,440(税込)

US-88は、HDMI 2.0/1.4およびHDCP 2.2/1.4規格に準拠したHDMI信号の8x8マトリックス・スイッチャーです。
型番: US-88 Code: 2045900018630 発売日: 2023-01-26

数量:

お取り寄せ

商品詳細
US-88は、HDMI 2.0/1.4およびHDCP 2.2/1.4規格に準拠したHDMI信号の8x8マトリックス・スイッチャーです。
HDMI出力端子毎の4K映像からFHD映像へのダウンコンバート機能や、出力連動型または入力選択のアナログ音声のデエンベデット機能にも対応します。
製品タイプ
モニタ切替器
仕様
【映像信号方式】
■TMDS信号(デジタルRGB/YPbPr)ピクセルクロック25 MHz 〜 600 MHz( TMDSクロック 25 MHz 〜 340 MHz)、4K 、D1〜D5相当のHDMI信号および、640 x 480 〜 4096 x 2160までのPC信号にも自動対応、HDMI信号において、データレート18Gbpsまでの最大36ビットディープカラー信号(4K60@422)または24ビットフルカラー(4K60@444)の規格準拠信号に対応
■HDMI入力:HDMI-A 19ピンコネクタ 8系統( HDCP 1.4、2.2対応、DVI信号入力可能)
■HDMI出力:HDMI-A 19ピンコネクタ 8系統( HDCP 1.4、2.2対応、カラースペース変換やDVI信号出力可能)
■入力ケーブル補償範囲:PC(VESA)、D5など 6Gbps 2Kまでの映像 〜 30m 弊社製HDP-HDP 30m HDMIケーブルにて、4K30、60(420)など 10.2Gbps までの映像 〜 20m 弊社製HDP-HDP 20m HDMIケーブルにて、4K60(422、444)など 18Gbps までの映像 〜 10m 弊社製HDP-HDP 10m HDMIケーブルにて
■出力ケーブル長範囲(HDMI出力):PC(VESA)、D5など 6Gbps 2Kまでの映像 〜 10m 弊社製HDP-HDP 10m HDMIケーブルにて、4K30、60(420)など 10.2Gbpsまでの映像 〜 5m 弊社製UHP-5 HDMIケーブルにて、4K60(422、444)など 18Gbpsまでの映像 〜 3m 弊社製UHP-3 HDMIケーブルにて
仕様2
■内蔵EDIDエミュレーション機能(プラグアンドプレイ機能):CEA、VESAの主要な解像度をLAN外部制御からコマンドにて選択設定して使用または、各HDMI出力端子からのEDIDデータをコピーバックアップして使用可能。

■アナログ音声機能:音声出力端子:-10 dBu( 10 kΩ 以上負荷時) ローインピーダンス 不平衡 2チャンネル 1系統(RCAピンジャックx2)、音声周波数特性:20 Hz 〜 20 kHzにて、-1 dB 〜 +1 dB、音声SN比:80 dB 以上( 1 kHzのA特性、基準-10 dBu出力時)、音声クロストーク:80 dB 以上、音声歪率:0.03 % 以下( 10 kΩ 以上負荷時)、最大音声出力レベル:+10 dBu( HDMIエンベデット音声の 0 dBFS時)※ 圧縮音声は出力されません。

■外部制御機能:LAN 10BASE-T、100BASE-TX 1系統 RJ45 1系統 100BASE-TX、10BASE-T 自動判定、本機への各種動作設定ができます。

■その他機能:HDMI出力端子別の自動カラーフォーマット変換およびダウンコン動作、HDMI入力端子別のEDID設定、内部状態のステータス一覧の読み取り(LANからのテキスト文字列)、動作設定の一括バックアップとリロード、入力HDCP非対応動作設定、押しボタンスイッチでのお知らせ表示機能、ショートカットによる各種設定機能、電源スイッチのLEDによるFANアラーム通知ほか。

■電源:AC 90 V 〜 AC 250 V 40 W
■外形寸法:幅422mm x 高さ44mm x 奥行230mm( 突起物を除く)
■質量:約 3.4 kg
■付属品:国内専用電源ケーブル(3P-3SL 3P-2P変換プラグ付) 1本 EIA 1Uアングル金具1セット、HDMI抜け止め金具(CL-1)と束線バンドのセット 16式
メーカーURL
 https://imagenics.co.jp/products/us-88/
