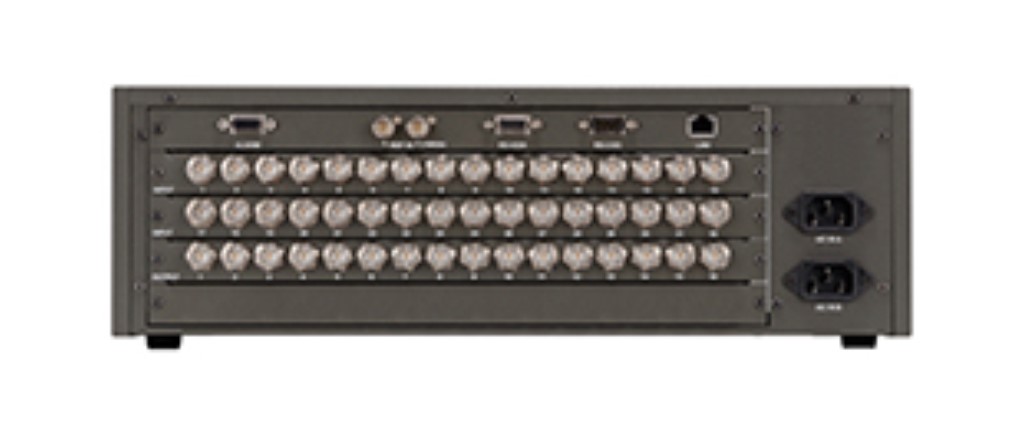

32入力32出力 12G-SDIマトリックススイッチャー ISX-U3232/3216

希望小売価格: ¥1,760,000(税込)

¥1,495,430(税込)

ISX-U3232/3216は、12G-SDI、3G-SDI、HD-SDI、SD-SDI、DVB-ASIなどの多規格に対応した、最大32入力16出力マトリックススイッチャーです。
型番: ISX-U3232/3216 Code: 2045900018685 発売日: 2023-01-26

数量:

お取り寄せ

商品詳細
ISX-U3232/3216は、12G-SDI、3G-SDI、HD-SDI、SD-SDI、DVB-ASIなどの多規格に対応した、最大32入力16出力マトリックススイッチャーです。
標準で電源2重化にも対応しています。
外部制御方式は、RS-232C・RS-422A・LANによる制御が可能です。
製品タイプ
モニタ切替器
仕様
【ISX-U3232】
■対応規格:SMPTE ST 2082-1準拠 (12G-SDI)、SMPTE ST 2081-1準拠 (6G-SDI)、SMPTE ST 424準拠 (3G-SDI)、SMPTE ST 292-1準拠 (HD-SDI)、SMPTE ST 259-C準拠 (SD-SDI)、DVB-ASI準拠 (270Mb/s)
■入力信号:NRZI/NRZ信号 0.8 V(p-p) 75 Ω BNC 32系統 ※ 直流電源を出力するような機器(例:カメラ駆動用電源を重畳させる機器)から出力される、SDI信号を接続する場合は、SDI信号に直流電位が無く、また変動しないことをご確認ください。
本機が内蔵する高周波デバイスが破損する場合があります。

■出力信号:NRZI/NRZ信号 0.8 V(p-p) 75 Ω BNC 32系統
■信号補償距離:12G-SDI(パソロジカル信号)入力時L-5.5CUHD同軸ケーブルにて 70 mまで自動補償、6G-SDI(パソロジカル信号)入力時L-5CFB同軸ケーブルにて 60 mまで自動補償、3G-SDI(パソロジカル信号)入力時L-5CFB同軸ケーブルにて 150 mまで自動補償、HD-SDI(パソロジカル信号)入力時L-5CFB同軸ケーブルにて 200 mまで自動補償、SD-SDI(パソロジカル信号)入力時L-5C2V同軸ケーブルにて 200 mまで自動補償
■基準同期入力:2 値・3 値同期信号またはブラックバースト信号 0.3 V(p-p) 〜 0.6 V(p-p)(12G-SDI、3G-SDIはブラックバースト信号のみ対応)、1 系統 BNCx2 ループスルー ハイインピーダンス
■外部制御:10Base-T / 100Base-TX RJ-45 RS-232C (D-sub9ピン オス 勘合ネジ:インチ)、RS-422A (D-sub9ピン メス 勘合ネジ:インチ)
仕様2
■その他の機能:SDI信号のリクロック機能、入力信号の自動判別による出力スルーレート切り替え機能、入力選択情報のバックアップ機能及び32パターンメモリーを搭載、基準同期によるブランキングスイッチ機能 (SMPTE RP168-2002準拠)(DVB-ASIはブランキングスイッチ機能の使用はできません)、12G/3G/HD/SDの混在入力が可能 (フォーマット変換はできません)、電源の2重化及び前面ホットスワップ可能、冷却ファンの前面ホットスワップ可能、主要基板はラックから外さず交換可能、ハードウェアアラーム出力機能 (ミニD-sub15ピン メス 勘合ネジ:インチ)、SNMPトラップ送信機能(電源監視、ファン監視、入出力キャリア監視、レファレンス監視)、基板増設によるチャンネル数の拡張が可能(最大 32 入力 32 出力)
■電源:AC 100V 〜 AC 240 V 50 Hz ・ 60 Hz
■消費電力:75 W
■質量:約11 kg
■動作温湿度範囲:0 ℃ 〜 40 ℃ 20 % RH 〜 90 % RH (但し結露無きこと)
■保存温湿度範囲:ー20 ℃ 〜 70 ℃ 20 % RH 〜 90 % RH (但し結露無きこと)
■外形寸法:幅 422mm 高さ133mm 奥行326mm (突起物を含まず)
■付属品:EIA19型ラックマウント金具 1組(3U)、国内専用電源ケーブル(3P-3SL)ロック機構付き 2本、電源3P-2P変換プラグ 2個
