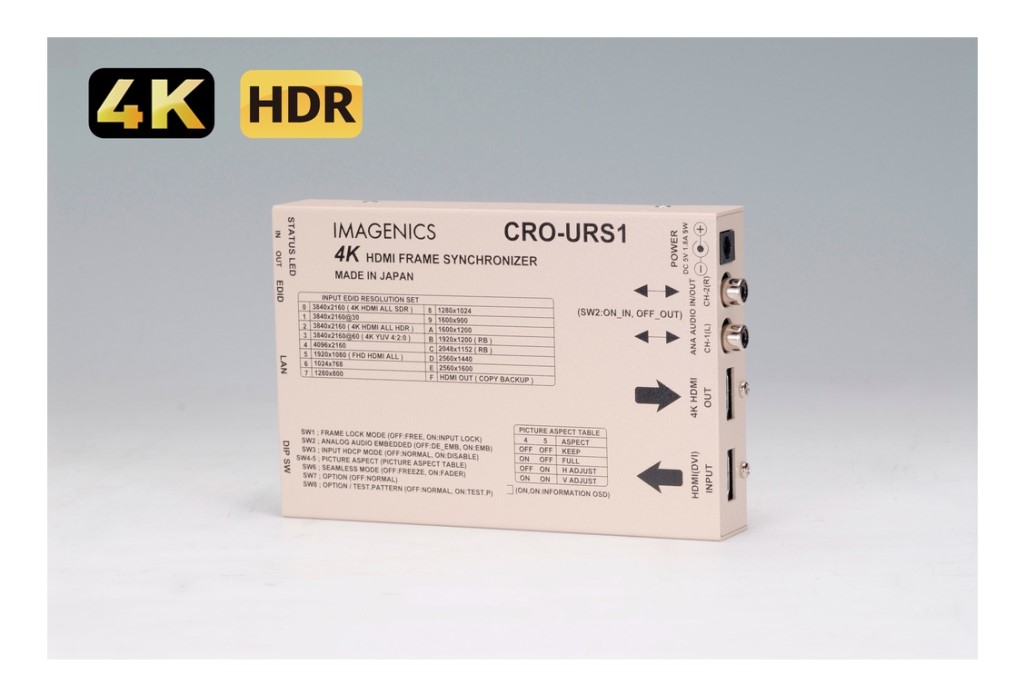

4K HDMI フレームシンクロナイザ CRO-URS1

希望小売価格: ¥110,000(税込)

¥93,480(税込)

CRO-URS1は、4K HDMI信号入出力のフレームシンクロナイザーです。
型番: CRO-URS1 Code: 2045900018876 発売日: 2023-01-26

数量:

お取り寄せ

商品詳細
CRO-URS1は、4K HDMI信号入出力のフレームシンクロナイザーです。
各種4K HDR映像や各種HDCP規格に対応しており、弊社製の各種HDMIスイッチャーとの組み合わせにより、フリーズ型ほか複数のシームレス繋ぎに対応できます。
入力される全てのHDMI(DVIを含む)信号は、4K60 444映像またはフルHD60 444映像へ統一変換されます。
アナログ音声のエンベデット・デエンベデット処理にも対応しています。
LANからの外部制御により任意映像位置の切り出し拡大(マルチ画面対応)や画角の設定、左右および上下のそれぞれの反転表示機能および180度回転表示も可能です。
製品タイプ
モニタ切替器
仕様
■入力HDMI信号:TMDS信号(デジタルRGB(444)、YPbPr(444、422、420)) HDMI-Aコネクタ1系統 (HDCP 1.4、2.2対応、DVI信号入力可能)、HDMI 2.0規格準拠信号(エンベデット音声最大8chを含む)または24ビットフルカラー DVI Rev1.0 規格準拠信号、HDCP規格1.4と2.2の両方に対応しています。
4K HDR映像はHDR10相当に対応可能です。
ピクセルクロック25 MHz 〜 594 MHz かつ、水平周波数 15 kHz 〜 150 kHz かつ、垂直周波数 23 Hz 〜 240 Hzの範囲内の、水平アクティブ画素 640 〜 4096、垂直アクティブライン 480 〜 2160までの映像信号に自動対応(D1〜D5(FHD)相当、4KのHDMI信号および、640 x 480 @ 60 〜 4096 x 2160 @ 60の一般的なPC解像度信号に自動対応)
■出力HDMI信号:TMDS信号(デジタルRGB(444)、YPbPr(422、420)) HDMI-Aコネクタ1系統 (HDCP 1.4、2.2対応、DVI信号出力可能)
■HDMI規格2.0、1.4準拠信号(エンベデット音声最大8chを含む)HDCP規格1.4、2.2準拠。
DVI Rev1.0 規格準拠。
4K60(3840 x 2160) WQHD(2、560 x 1、440) WUXGA(1920 x1200.RB) FHD(1920 x 1080)、UXGA(1600 x1200) SXGA(1280 x 1024) WXGA(1280 x 800) XGA(1024 x 768)の各解像度へ、取得 EDID による自動設定または手動による固定設定が可能、垂直は全て 59.94 Hz、4K HDR映像はHDR10相当に対応可能です。
仕様2
■出力HDMI信号遅延:通常の映像遅延は出力映像フレーム周期の 基本2〜3フレームです。
(約34 ms 〜 約50 ms)、入力フレームロック機能を使用した場合は、約2フレームの固定遅延となります。
(約34 ms)、音声遅延は、2chステレオ音声時のみ 42 ms 固定です。
その他の音声(マルチチャンネルPCMや圧縮、HBR音声含む)では、アクティブパススルー方式(遅延1 ms以下)となります。

■アナログ・エンベデット・ デエンベデット音声入出力信号:アナログ入力音声信号 -10 dBu 約47 kΩ 不平衡 2チャンネル 1系統 RCA端子x2(エンベデット設定時)、アナログ出力音声信号 -10 dBu ローインピーダンス不平衡 2チャンネル 1系統 RCA端子x2(デエンベデット設定時)※ アナログ音声エンベデット機能とデエンベデッド機能は、DIP-SWの2番による選択式。
CH-1(L)とCH-2(R)のみ。
※ デエンベデッド機能はHDMI音声がリニアPCM方式の場合のみ、圧縮音声系はデエンベデッド不可
■内蔵EDIDエミュレーション機能:出力HDMI端子または、15種の本機内蔵の解像度データを選択使用するかをEDID ROT-SWまたは外部制御から選べます。

■外部制御:10BASET-T、100BASE-TX(自動判定) RJ45 1系統。
(工場出荷設定時のアドレスは IP:192.168.2.222 PORT:01300です。
)
■その他の機能:入出力HDMI信号状態の各2色発光LEDで表示、内蔵テストパターン・トーン発生機能、オンスクリーン表示によるインフォメーション機能、映像の任意位置切り出し拡大表示機能(マルチ画面対応)、映像の任意サイズへの縮小機能、映像の左右上下反転機能、映像の90度及び180度回転機能、出力映像のトリミング機能、フリーズ型・ブラック型・フェード型・フリック型のシームレス繋ぎ機能、入力HDMI映像への出力映像のフレームロック機能(マルチ画面構成用)、オーバーヒート警告表示機能ほか。
メーカーURL
 https://imagenics.co.jp/products/cro-urs1/
