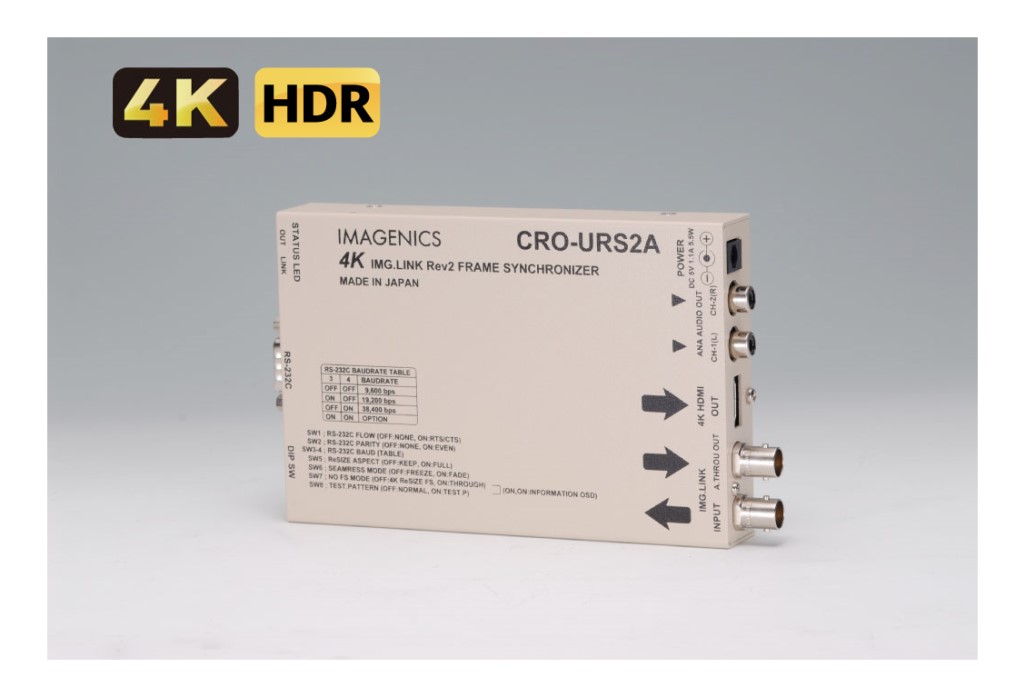

4K対応 HDMI同軸延長器・受信器(FS機能付き) CRO-URS2A

希望小売価格: ¥96,800(税込)

¥82,260(税込)

CRO-URS2Aは、4Kフレームシンクロナイザー内蔵型のIMG.LINK(Rev1、2共通)受信器です。
型番: CRO-URS2A Code: 2045900018883 発売日: 2023-01-26

数量:

お取り寄せ

商品詳細
CRO-URS2Aは、4Kフレームシンクロナイザー内蔵型のIMG.LINK(Rev1、2共通)受信器です。
弊社製ILSシリーズのスイッチャー切替えにより、極めて高速なフリーズ型またはフェード型のシームレス繋ぎに対応できます。
送受信器間のHDMI映像音声信号の絶対遅延は最大50 ms(出力映像の2フレーム-0、+1フレーム)です。
音声信号は非圧縮伝送です。
また、フレームシンクロナイザー無し動作モードでは、最大2msの低遅延での動作も可能です。
製品タイプ
中継機器
仕様
■4K信号方式:TMDSクロック :25 MHz 〜 340 MHz、ピクセルクロック :25 MHz 〜 600 MHz、データレート :0.75〜 18 Gbps、HDCP :1.4/2.2、対応解像度 :4K60p 4:4:4 24bit、4K60p 4:2:2 24bit、4K30p 4:4:4 24bit など
■入力信号:オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0 Vp-p 75 Ω BNCx1、オリジナル再エンコード後の映像ビットレート 2.5 Gbps NRZI信号(固定ビットレート、音声は9.216 Mbps)、オリジナル双方向通信リンク機能、IMG.LINK Rev1規格(非映像圧縮)、 Rev2規格(VC-2 HQ映像圧縮)全自動対応。

■出力信号:TMDS信号(デジタルRGB、YPbPr(444、420)) HDMI-Aコネクタ1系統 (HDCP 1.4、 2.2対応、DVI信号出力可能)、HDMI 2.0規格準拠信号(エンベデット音声最大8chを含む)または24ビットフルカラー DVI Rev1.0 規格準拠信号、出力解像度は常に3840 x 2160 @59.94 Hz(444/420)またはフルHD(444)へ、EDID情報により全自動変換されます。
映像遅延 :約33 ms から 約50 ms( 入出力間フレーム非同期により連続変動)、フレームシンクロナイザーモード無し動作モードでの映像遅延は2ms未満。

■音声遅延 :LPCMで使用時のみ約42 ms 固定遅延、圧縮音声系では遅延無し(2ms未満のバイパス)。
フレームシンクロナイザー無し動作モードでの音声遅延は2ms未満。
オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0 Vp-p 75 Ω BNCx1
■音声信号:<音声出力>アナログ出力音声信号 -10 dBu(10 kΩ 以上負荷時) ローインピーダンス不平衡 2チャンネル 1系統 RCA端子x2、最大音声出力レベル :+10 dBu (HDMIエンベデット音声入力 0 dBFS時)、音声サンプリング :24 bit 48 kHz リニアPCM方式
仕様2
■送信器・受信器間の同軸伝送距離:L-7CHD:210m、 L-7CFB:150m、L-5CFB:110m、L-5C2V:60m、L-3CFB:60m、L-3C2V: 30m( 設置環境等により距離が短くなる場合があります。
ロングリーチ動作時の伝送距離は仕様書をご覧ください)
■RS-232C:RS-232C準拠 全二重 D-SUB9 (オス) 1系統 ボーレート:9、600 bps(初期値)、19、200 bps、38、400 bps フロー制御:ノンフロウ(初期値)、RTS/CTSハードフロウ パリティ:ノンパリティ(初期値)、イーブンパリティデータ8ビット、1ストップビット
■その他機能:4K映像への全自動変換機能、アスペクト変換機能、HDMI->DVI信号変換機能、4K出力信号のFHD解像度変換機能、出力HDMI信号状態とHDCP状態・リンク状態の各2色発光LED表示機能、内蔵テストパターン・トーン発生機能、オンスクリーン表示によるインフォメーション機能、IMG.LINK Rev1、 Rev2およびロングリーチ動作自動判別機能、フレームシンクロナイザーモード無し動作モード、ほか。

■電源 / 消費電力:DC 5 V 1.2A 6W(最大)
■外形寸法 / 質量:幅100mm x 高さ25mm x 奥行150mm (突起物を除く)/約 550g
■付属品:AC 100V 27VA 50Hz ・ 60Hz 国内専用ロック付きACアダプタ 1台 (5V 2.3A 出力)、HDMIコネクタ抜け止め金具(CL-1) 1個
