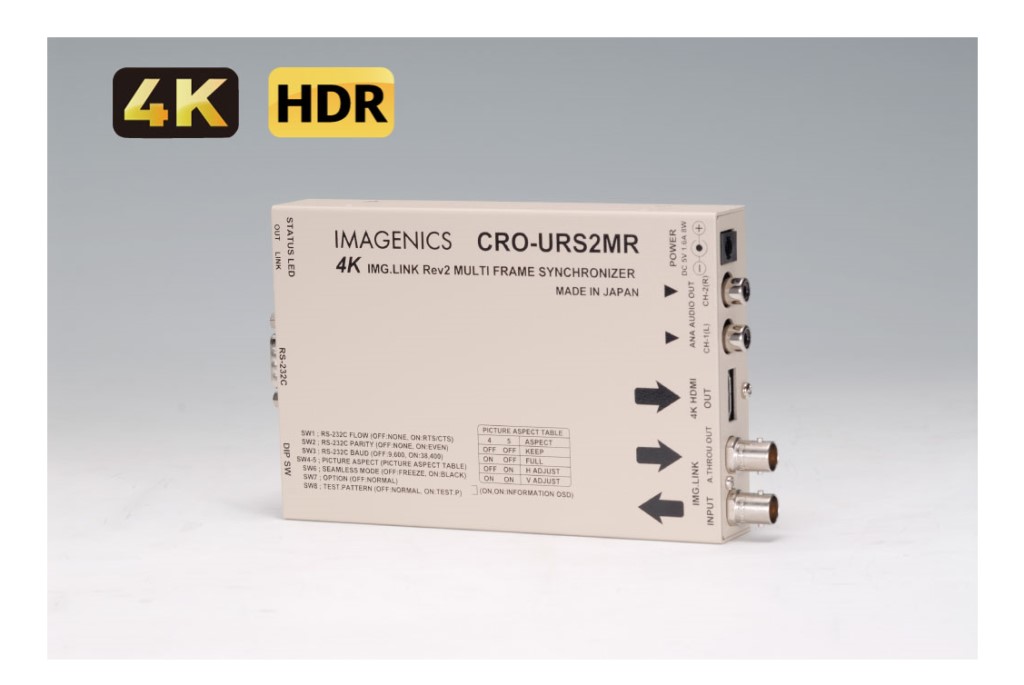

4K対応 HDMI同軸延長器・マルチ画面対応受信器(FS機能付き) CRO-URS2MR

希望小売価格: ¥110,000(税込)

¥93,480(税込)

CRO-URS2MRは、4Kフレームシンクロナイザー内蔵型のIMG.LINK(Rev1、2共通)受信器です。
型番: CRO-URS2MR Code: 2045900018890 発売日: 2023-01-26

数量:

お取り寄せ

商品詳細
CRO-URS2MRは、4Kフレームシンクロナイザー内蔵型のIMG.LINK(Rev1、2共通)受信器です。
弊社製ILSシリーズのスイッチャー切替えにより、極めて高速なフリーズ型のシームレス繋ぎにも対応できます。
また、RS-232CまたはIMG.LINK送信側からの制御により、バリアブルズーム機能やマルチ画面等に対応した任意位置切出し拡大表示機能があります。
送受信器間のHDMI映像音声信号の絶対遅延は最大50 ms(出力映像の2フレーム-0、+1フレーム)です。
音声信号は非圧縮伝送です。
製品タイプ
中継機器
仕様
■4K信号方式:TMDSクロック :25 MHz 〜 340 MHz、ピクセルクロック :25 MHz 〜 600 MHz、データレート :0.75〜 18 Gbps、HDCP :1.4/2.2、対応解像度 :4K60p 4:4:4 24bit、4K60p 4:2:2 24bit、4K30p 4:4:4 24bit など
■入力信号:オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0 Vp-p 75 Ω BNCx1、オリジナル再エンコード後の映像ビットレート 2.5 Gbps NRZI信号(固定ビットレート、音声は9.216 Mbps)オリジナル双方向通信リンク機能、IMG.LINK Rev1規格(非映像圧縮)、 Rev2規格(VC-2 HQ映像圧縮)全自動対応。
仕様2
■出力信号:<映像出力>TMDS信号(デジタルRGB、YPbPr(444、420)) HDMI-Aコネクタ1系統 (HDCP 1.4、 2.2対応、DVI信号出力可能)、HDMI 2.0規格準拠信号(エンベデット音声最大8chを含む)または24ビットフルカラー DVI Rev1.0 規格準拠信号、出力解像度:通常は EDID 情報により全自動変換されます。
外部制御から以下の固定解像度が設定できます。
4K60(3、840 x 2、160) WQHD(2、560 x 1、440) WUXGA(1、920 x 1、200.RB) FHD(1、920 x 1、080)、UXGA(1、600 x 1、200) SXGA(1、280 x 1、024) WXGA(1、280 x 800) XGA(1、024 x 768)、垂直周波数は全て 59.94 Hz となります。
(フレームロック機能利用では 59 Hz〜60 Hz の範囲内)、映像遅延 :約33 ms から 約50 ms( 入出力間フレーム非同期により連続変動)、マルチ画面動作用に入力フレームロックした時は、約34ms 遅延固定となります。
音声遅延 :LPCMで使用時のみ約42 ms、固定遅延、圧縮音声系では遅延無し(2ms未満のバイパス)。
オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0 Vp-p 75 Ω BNCx1、入力 IMG.LINK 信号をリクロック処理後、再出力します。
IMG.LINK での双方向通信機能も有効です。
※ 4Kフレームシンクロナイザー出力ではありません。
リクロックされた入力IMG.LINK信号の再出力です。
複数の本器を同軸ケーブルでデイジーチェーン接続することによりマルチ画面構成が可能です。
