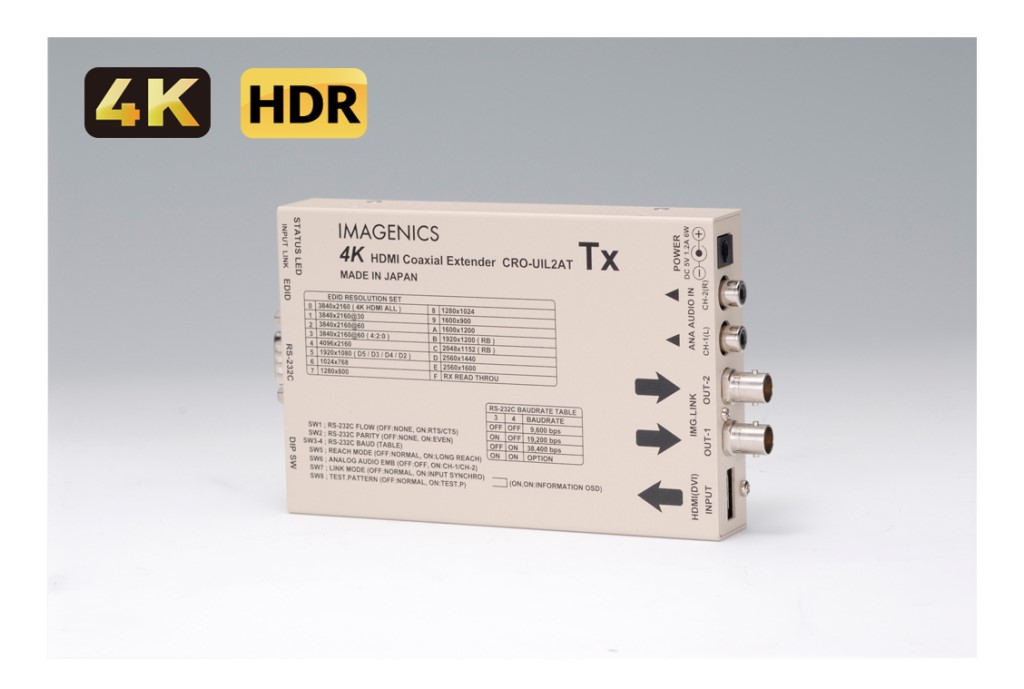

4K対応 HDMI同軸延長器・送信器 CRO-UIL2AT

希望小売価格: ¥96,800(税込)

¥82,260(税込)

CRO-UIL2ATは、IMG.LINK信号伝送器のHDMI端子入力型送信器です。
型番: CRO-UIL2AT Code: 2045900018913 発売日: 2023-01-26

数量:

お取り寄せ

商品詳細
CRO-UIL2ATは、IMG.LINK信号伝送器のHDMI端子入力型送信器です。
IMG.LINK Rev2規格に対応しており、HDMI 2.0/HDCP 2.2 の4K@60の444カラー映像伝送に対応します。
IMG.LINK Rev2規格の受信器との組み合わせにより、HDMI 2.0規格の映像音声信号を同軸ケーブル1本で長尺伝送が可能です。
伝送距離はHDMI信号の解像度等には依存しません。
RS-232C信号の双方向通信や、アナログステレオ音声のエンベデット処理にも対応しています。
送受信器間のHDMI映像音声信号の絶対遅延は2ms以内です。
音声信号は非圧縮伝送です。
製品タイプ
中継機器
仕様
■4K信号方式:TMDSクロック :25 MHz 〜 340 MHz、ピクセルクロック :25 MHz 〜 600 MHz、データレート :0.75〜 18 Gbps、HDCP :1.4/2.2、対応解像度 :4K60p 4:4:4 24bit、4K60p 4:2:2 24bit、4K30p 4:4:4 24bit など
■入力信号部:<映像入力>TMDS信号(デジタルRGB、YPbPr(444、422、420)) HDMI-Aコネクタ1系統 (HDCP 1.4、 2.2対応、DVI信号入力可能)、HDMI 2.0規格準拠信号(エンベデット音声最大8chを含む)または24ビットフルカラー DVI Rev1.0 規格準拠信号、ピクセルクロック25 MHz 〜 600 MHz かつ、水平周波数 15 kHz 〜 200 kHz かつ、垂直周波数 23Hz 〜 240Hzの範囲内の、、水平アクティブ画素 320 〜 4096、垂直アクティブライン 240 〜 2160までの映像信号に自動対応(D1〜D5(FHD)相当、 4KのHDMI信号および、320x240@60 〜 4096x2160@60の一般的なPC解像度信号に自動対応)
■出力信号部:オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0Vp-p 75 Ω 2分配 BNCx2、オリジナル再エンコード後の映像ビットレート約2.5 Gbps NRZI信号(固定ビ ットレート、音声は9.216 Mbps)、オリジナル双方向通信リンク機能、IMG.LINK Rev2規格(VC-2 HQ映像圧縮)
仕様2
■アナログ音声信号:<音声入力>アナログ入力音声信号 -10 dBu 約47 kΩ 不平衡2チャンネル 1系統 RCA端子x2、音声周波数特性 :20Hz 〜 20 kHzにて、-1 dB 〜 +1 dB、音声S/N比 :80 dB 以上 (1 kHzのA特性)、音声クロストーク :80 dB
■以上音声歪率 :0.03 % 以下、最大音声入力レベル :+10 dBu (HDMIエンベデット音声出力 0 dBFS時)、音声サンプリング :24 bit 48 kHz リニアPCM方式
■電源 / 消費電力:DC 5 V 1.2A 6W(最大)
■外形寸法 / 質量:幅100mm x 高さ25mm x 奥行150mm (突起物を除く)/約550g
■付属品:AC 100V 27VA 50Hz ・ 60Hz 国内専用ロック付きACアダプタ 1台 (5V 2.3A 出力)、HDMIコネクタ抜け止め金具(CL-1) 1個
メーカーURL
 https://imagenics.co.jp/products/cro-uil2at/
