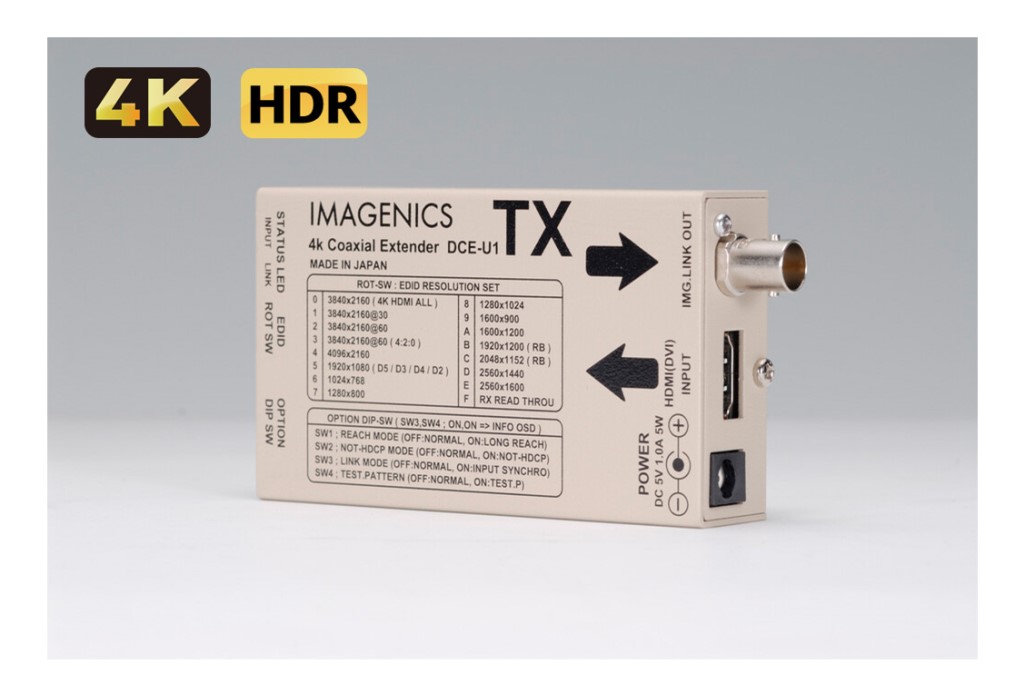

4K対応 HDMI同軸延長器・送信器 DCE-U1TX

希望小売価格: ¥85,800(税込)

¥72,910(税込)

DCE-U1TXは、IMG.LINK信号伝送器のHDMI端子型送信器です。
型番: DCE-U1TX Code: 2045900018920 発売日: 2023-01-26

数量:

お取り寄せ

商品詳細
DCE-U1TXは、IMG.LINK信号伝送器のHDMI端子型送信器です。
IMG.LINK Rev2規格に対応しており、HDMI 2.0/HDCP 2.2 の4K@60の444カラー映像伝送に対応します。
IMG.LINK Rev2規格の送/受信器の組み合わせにより、HDMI 2.0規格の映像音声信号を同軸ケーブル1本で長尺伝送が可能です。
伝送距離はHDMI信号の解像度等には依存しません。
送受信器間のHDMI映像音声信号の絶対遅延は2ms以内です。
音声信号は非圧縮伝送です。
製品タイプ
中継機器
仕様
■4 K 信号方式:TMDSクロック :25 MHz 〜 340 MHz、ピクセルクロック :25 MHz 〜 600 MHz、データレート :0.75〜 18 Gbps、HDCP :1.4/2.2、対応解像度 :4K60p 4:4:4 24bit、4K60p 4:2:2 24bit、4K30p 4:4:4 24bit など
■入力信号:<映像入力>TMDS信号(デジタルRGB、YPbPr(444、422、420)) HDMI-Aコネクタ1系統 (HDCP 1.4、 2.2対応、DVI信号入力可能)、HDMI 2.0規格準拠信号(エンベデット音声最大8chを含む) または24ビットフルカラー DVI Rev1.0 規格準拠信号(対応仕様の詳細は仕様書をご覧ください)
■出力信号:オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0 Vp-p 75 Ω BNCx1、オリジナル再エンコード後の映像ビットレート約 2.5Gbps NRZI信号(固定ビットレート、音声は9.216 Mbps)、オリジナル双方向通信リンク機能、IMG.LINK Rev2規格(VC-2 HQ映像圧縮)
■電源 / 消費電力:DC 5 V 1.0 A 5 W(最大)
■外形寸法 / 質量:幅60 mm x 高さ24 mm x 奥行100 mm (突起物を除く)/約 280 g( 本体のみ)、約360g(羽型アングル含む)
■付属品:AC100 V 27 VA 50 Hz ・ 60 Hz 国内専用ロック付きACアダプタ 1台 (5 V 2.3A 出力)、HDMIコネクタ抜け止め金具(CL-1) 1個、羽型アングル(汎用取り付け金具)1 枚(本体に実装済み)
