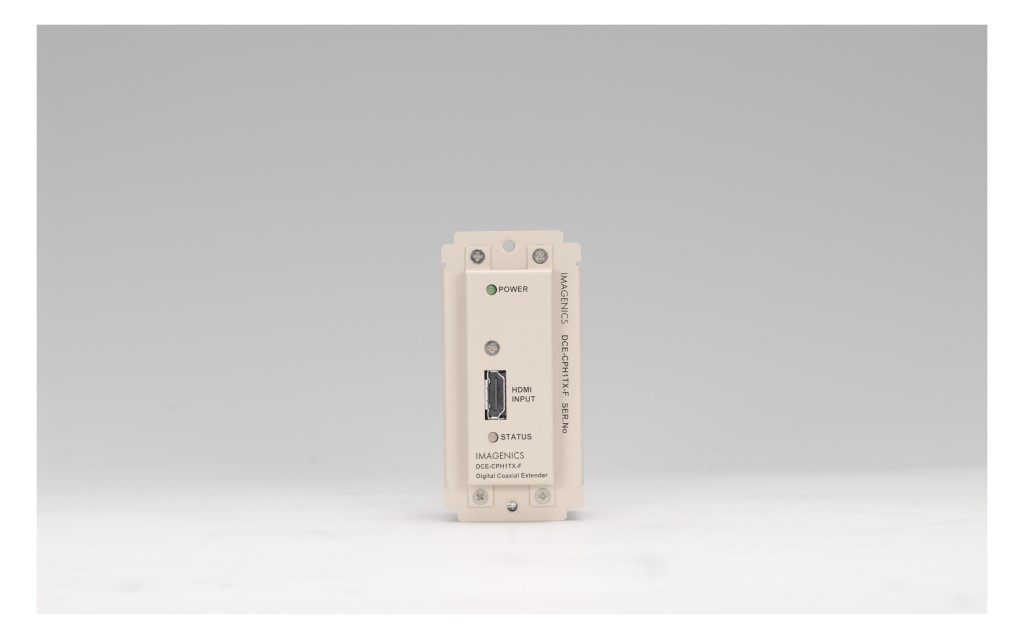

HDMI同軸延長器・送信器(フロアコンセント取付型) DCE-CPH1TX-F

希望小売価格: ¥107,800(税込)

¥91,610(税込)

DCE-CPH1TX-Fは、弊社製IMG.Link受信器等と組み合わせる事により、HDMI(DVI)信号を同軸ケーブル1本で最長210m伝送可能な壁プレート型同軸延長送信器です。
型番: DCE-CPH1TX-F Code: 2045900018975 発売日: 2023-01-26

数量:

お取り寄せ

商品詳細
DCE-CPH1TX-Fは、弊社製IMG.Link受信器等と組み合わせる事により、HDMI(DVI)信号を同軸ケーブル1本で最長210m伝送可能なフロアコンセント取付型同軸延長送信器です。
HDCP信号(著作権保護)にも対応しており伝送距離はHDMI(DVI)信号の解像度には依存しません。
送受信器間の絶対遅延は1ms未満です。
製品タイプ
中継機器
仕様
■入力信号:<映像入力>TMDS信号ピクセルクロック25MHz〜165MHz VGA@60〜UXGA@60、WUXGA@60(RB)のPC信号および、D1〜D5相当のHDMI信号にも自動対応 24ビットフルカラー DVI Rev1.0 規格準拠信号またはHDMI信号 HDMI-Aコネクタ1系統 (HDCP対応、DVI信号入力可能)
■出力信号:オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0Vp-p 75Ω Micro-BNCx1オリジナル双方向通信リンク機能
■HDCP規格:HDMIのHDCPおよびDVIのHDCPに対応
■同軸伝送距離:L-7CHD:210m、L-7CFB:150m、L-5CFB:110m、L-5C2V:60m、L-3CFB:60m、L-3C2V:30m(設置環境等により距離が短くなる場合があります)
■EDIDエミュレーション機能:受信器から送られてくるEDIDデータをスルー使用するか、15種の解像度の内蔵データを選択してDIP-SWで選択して使用できます。
また、各解像度にてDVI信号とHDMI信号を選択可能です。

■電源の給電方法と延長距離:別売インジェクタ使用時:PU-PH1とTIA/EIA T568(A/B)準拠のストレートケーブル(AWG24番以上)で最長230m、別売ACアダプター使用時:専用変換ケーブルを併用して最長12m
■特記事項:HDMIのCEC、ARC、HEAC機能には非対応
■電源/消費電力:別売ACアダプタ使用時:DC 5V 0.5A /2.5W(最大) 、別売インジェクタ使用時: DC 48V 62mA 3W(最大)
■外形寸法/質量:幅44.8mm 高さ93mm 奥行45mm 突起部は含まず/約210g
■付属品:Micro-BNCオス<=>BNCメス変換ケーブル1本(20cm、本体に接続済み)
