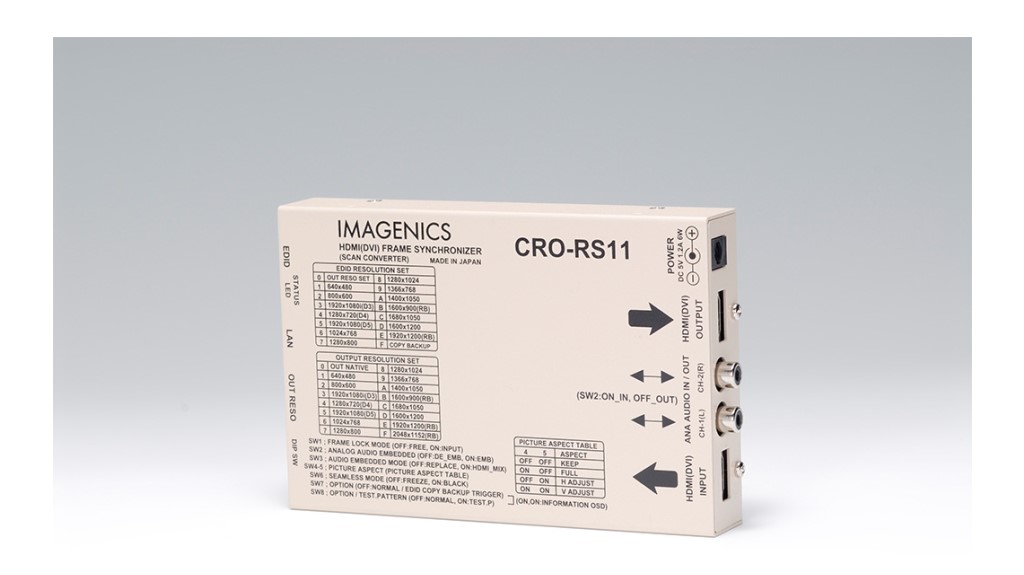

HDMIフレームシンクロナイザ CRO-RS11

希望小売価格: ¥132,000(税込)

¥112,170(税込)

CRO-RS11は、HDMI(DVI)信号フレームシンクロナイザーです。
型番: CRO-RS11 Code: 2045900018999 発売日: 2023-01-26

数量:

お取り寄せ

商品詳細
CRO-RS11は、HDMI(DVI)信号フレームシンクロナイザーです。
高性能スキャンコンバート機能があり、予め設定している各種HDMI(DVI)フォーマットへ全自動変換して出力します。
弊社製のHDMI(DVI)スイッチャーでの切替え時は、フリーズ型などの疑似シームレス効果で映像を繋ぐことができます。
アナログステレオ音声のエンベデット(リプレイスまたはミックス)、デエンベデット機能や、LAN端子からの拡大縮小ズームおよび90180度回転機能および上下左右反転機能などの、各種外部制御にも対応しています。
製品タイプ
モニタ切替器
仕様
■入力デジタル映像信号:TMDS信号(デジタルRGB、YPbPr) HDMI-Aコネクタ1系統 (HDCP対応、DVI信号入力可能)、HDMI規格準拠信号(エンベデット音声最大2chを含む)または24ビットフルカラー DVI Rev1.0 規格準拠信号、ピクセルクロック25 MHz 〜 165 MHz かつ、水平周波数 15 kHz 〜 200 kHz かつ、垂直周波数 23 Hz 〜 240 Hzの範囲内の、水平アクティブ画素 320 〜 2048、垂直アクティブライン 240 〜 1800までの映像信号に自動対応(D1〜D5相当のHDMI信号および、VGA@60 〜 UXGA@60、WUXGA@60(RB)、2048x1152(RB)のPC信号に自動対応)
■内蔵EDIDエミュレーション機能:出力HDMI端子からのEDIDをバックアップ・コピーして使用するか、本体内蔵の解像度データをROT-SWで選択使用可能
■出力デジタル映像信号:TMDS信号(デジタルRGB、YPbPr) HDMI-Aコネクタ1系統 (HDCP対応、DVI信号出力可能)、HDMI規格準拠信号(エンベデット音声最大8chを含む)または24ビットフルカラー DVI Rev1.0 規格準拠信号、ピクセルクロック25 MHz 〜 165 MHz かつ、水平アクティブ画素 640 〜 2048、垂直アクティブライン 480 〜 1152までの、表示機器がEDIDデータにて要求する映像信号に全自動変換対応。
垂直リフレッシュレートは59.94 Hz固定。
(D3、D4、D5解像度のHDMI信号および、VGA@60 〜 UXGA@60、WUXGA@60(RB)、2048x1152(RB)の信号へ自動出力対応)
■アナログ・エンベデット・ デエンベデット音声入出力信号:アナログ入力音声信号 -10 dBu( 1 kΩ 以下出力時) ハイインピーダンス不平衡 2チャンネル 1系統(RCA x2)、アナログ出力音声信号 -10 dBu(10 kΩ 以上負荷時) ローインピーダンス不平衡 2チャンネル 1系統(RCA x2)※アナログエンベデット機能とデエンベデット機能は、DIP-SWの2番による選択式※デエンベデット音声はLPCMのみ、圧縮音声系はデエンベデット不可
仕様2
■映像音声絶対遅延時間:HDMI(DVI)映像出力 33 ms 〜 50 ms (出力映像の2 〜 3フィールドに相当)
■HDMI音声出力 約43 ms (2chステレオリニアPCM 48 k / 24 bit)(入力HDMI信号から出力HDMI信号)、アナログ音声出力 約43 ms (2chステレオリニアPCM 48 k / 24 bit)(入力HDMI信号からアナログ音声出力)※マルチLPCMや圧縮音声系ではアクティブスルー
■LAN通信機能:10BASET-T、100BASE-TX(自動判定) RJ45 1系統
■外部制御機能:LAN端子から本器へ外部制御ができます。
マルチ画面にも対応した任意ズームサイズや任意切り出し位置、映像の左右90度回転や180度回転および上下・左右の反転機能などが可能
■その他の機能:入力状態のLED表示機能、内蔵テストパターン・トーン発生機能、オンスクリーン表示によるインフォメーション表示機能、疑似シームレス動作の選択機能、アスペクト変換(維持)機能、高精度拡大縮小ズーム機能とマルチ画面用切り出しズーム機能、映像の90度、180度回転および上下左右反転機能、入力映像の垂直周期へのフレームロック機能、ほか
■電源 / 消費電力:DC 5V1.2A 6W(最大)
■外形寸法 / 質量:幅100mm x 高さ25mm x 奥行150mm (突起物を除く) / 約550g
■付属品:AC 100V 27VA 50Hz ・ 60Hz 国内専用ACアダプタ 1台 (5V2.3A 出力ロック付き)、HDMI抜け止め金具(CL-1) 2個
メーカーURL
 https://imagenics.co.jp/products/cro-rs11/
