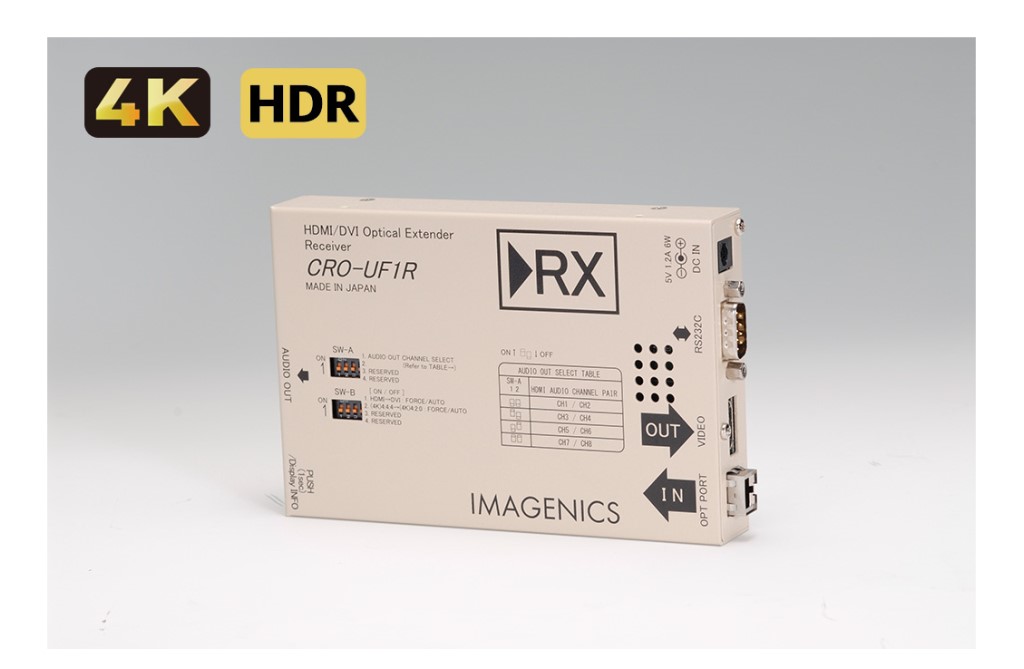

4K対応 HDMI光延長器・受信器(マルチモードファイバー) CRO-UF1R

希望小売価格: ¥217,800(税込)

¥185,070(税込)

CRO-UF1R/UF1RはHDMI信号をマルチモード光ファイバコード1本で伝送します。
型番: CRO-UF1R Code: 2045900019019 発売日: 2023-01-26

数量:

お取り寄せ

商品詳細
CRO-UF1R/UF1RはHDMI信号をマルチモード光ファイバコード1本で伝送します。
HDMI2.0の4K@60Hz(4：4：4)の非圧縮映像を最大300mまで伝送可能です。
ケーブル変換等によりDVI信号でも使用可能です。
HDMI/DVI信号へのアナログ音声を重畳するエンベデッド(DVIの場合はHDMI1.4に自動変換して出力)、およびHDMI音声(リニアPCM)をアナログ音声に変換して出力するデエンベデッド機能にも対応します。
RS-232C信号は双方向で通信可能です。
製品タイプ
中継機器
仕様
■4K信号方式:TMDSクロック :25 MHz 〜 340 MHz、ピクセルクロック :25 MHz 〜 600 MHzデータレート :0.75〜 18 Gbps、HDCP :1.4/2.2、対応解像度 :4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など、入力信号が 4K60p 4:2:2 36bit、 4K30p 4:4:4 36bit (4K解像度のディープカラー)の場合は、出力時は24bit となります。

■映像入出力:HDMI Type A 19 ピンコネクタ 出力 1系統、4K、D1〜D5相当のHDMI信号および、640 x 480 〜 4、096 x 2、160までのPC信号にも自動対応、出力ケーブル長 3m (弊社HDMIケーブル使用時)
■適合光ファイバ、コネクタ仕様:ファイバ種別:GIマルチモードファイバ、カテゴリー、コア径、クラッド:OM4、OM3、OM2相当時50 μm/125 μm(寸法は参考値)、心数:1、研磨:PC研磨、コネクタ:SCコネクタ
■光入出力:光入力レベル:-12.5 dBm 〜 12 dBm (平均パワー)、レーザ発振波長:770 nm 〜 990 nm、コネクタ:SC型、接続光ファイバ:マルチモード光ファイバコード (50 / 125 μm) カテゴリ OM4 、 OM3、 OM2 相当、レーザ安全性:Class 1M (JIS C6902 IEC60825-1)、伝送距離(参考値) :OM4、 OM3マルチモード光ファイバ使用時、PC(VESA)、D5(FHD)など 6Gbpsまでの映像 〜 1000 m、4K30、 60(420)など 10.2Gbpsまでの映像 〜 500 m、4K60(422、444)など 18Gbpsまでの映像 〜 300 m、OM2マルチモード光ファイバ使用時 :PC(VESA)、D5(FHD)など 6Gbpsまでの映像 〜 400 m、4K30、 60(420)など 10.2Gbpsまでの映像 〜 200 m、4K60(422、444)など 18Gbpsまでの映像 〜 100 m
仕様2
■音声入出力:音声周波数特性 : 20 Hz 〜 20 kHzにて、-1 dB 〜 +1 dB、音声S/N比 : 80 dB以上 (1 kHzのA特性フィルター通過、基準 -10 dBu出力時)、音声歪率 : 0.1 %以下、音声サンプリング : 24 bit 48 kHz リニアPCM方式、最大入出力レベル : +10 dBu (HDMIエンベデッド音声出力 0 dBFS時)、デエンベデッド音声出力は、HDMI信号内の1CH/2CH、 3CH/4CH、 5CH/6CH、 7CH/8CHのペアから選択可能、出力端子 :-10 dBu (10 kΩ負荷時)ローインピーダンス ステレオミニジャックφ3.5 不平衡 2チャンネル 1系統
■RS-232C:端子形状 D-SUB9(オス) 全二重(双方向)通信 1系統、フロー制御 : ハードウェア、 なし / データビット長 : 8 bit / ストップビット長 : 1 bit /ボーレート : 9.6kbps、19.2kbps、 38.4kbps / パリティー : なし、 EVEN
■内蔵機能:プラグアンドプレイ機能(エミュレート用EDID内蔵、外部EDIDパススルーもしくはコピー・保持機能)、アナログ音声のエンベデッド機能、デエンベデッド音声のアナログ出力機能、動作状態のインフォメーション画面表示機能
■電源/消費電力:DC 5 V 1.2A 6W(最大)
■外形寸法:幅100 mm x 高さ25 mm x 奥行150 mm (突起物を除く)
■質量:約 500 g
■付属品:AC100V 27VA 50Hz・60Hz 国内専用ACアダプタ 各1台(5 V 2.3A出力 ロック付き)HDMI抜け止め金具(CL-1)+結束バンド 各一式HDMI抜け止め金具(CL-1)は、取り付けるHDMIコネクタの厚さによって抜け止め機能を得られない場合があります。
