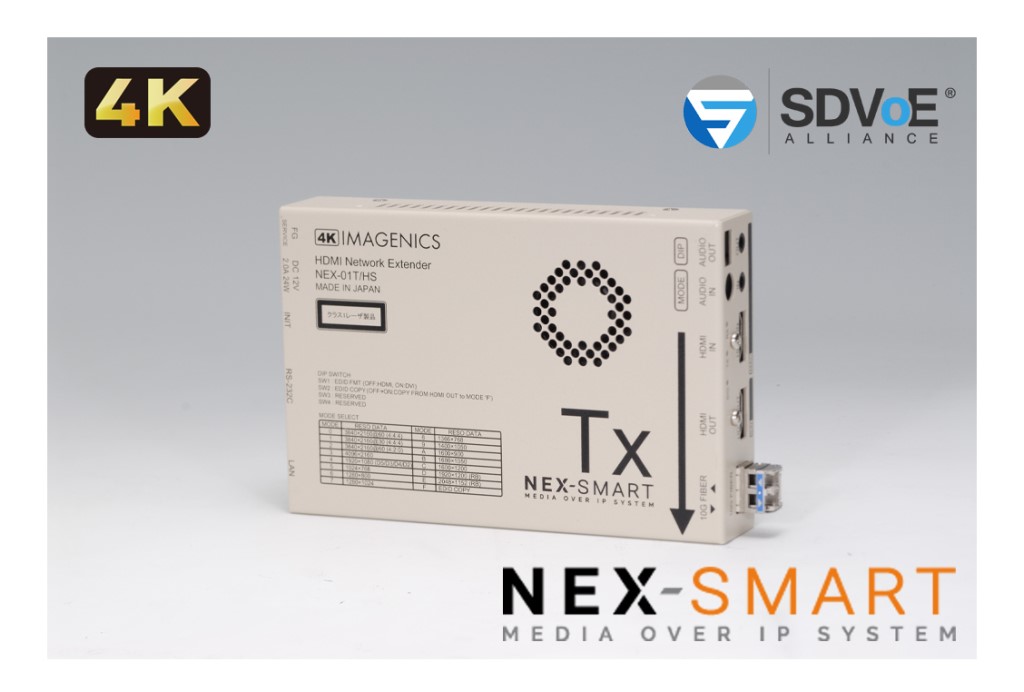

HDMIネットワーク送信器(シングルモードファイバーケーブル伝送タイプ) NEX-01T/HS

希望小売価格: ¥195,800(税込)

¥166,370(税込)

NEX-01T/HS は、4K60/4:4:4 までのHDMI 信号をシングルモード光ファイバーケーブルで最長10km 伝送することができる送信器です。
型番: NEX-01T/HS Code: 2045900019033 発売日: 2023-01-26

数量:

お取り寄せ

商品詳細
NEX-01T/HS は、4K60/4：4：4 までのHDMI 信号をシングルモード光ファイバーケーブルで最長10km 伝送することができる送信器です。
映像信号や音声信号の他に1000BASE-T までのLAN を伝送できるほか、NEX-SMART 用のコントローラーやアプリケーションおよび10GbE スイッチと組み合わせて使用することで、多分配構成、マトリックス構成を構築することができます。
製品タイプ
その他ネットワーク機器
仕様
【映像入力】
■HDMI信号:TMDSシングルリンク、HDCP1.4/2.2対応、 EDIDエミュレータ機能、HDMI Type A 19 ピンコネクタ 1 系統
■対応解像度:D1〜D5、VGA〜UXGAおよびWUXGA (Reduced Blanking)、4K@24、4K@30、4K@60、 ピクセルクロックレート:25 MHz 〜 600 MHz、 TMDSデータレート:0.75 Gbps 〜 18 Gbps
■HDMIケーブル長:1920x1080p 最長 30 m、3840x2160@30 最長 20 m、3840x2160@60/4:4:4 最長 10 m【映像出力】
■10GbE信号:10GBASE-LR、デュプレックスLC 1 系統、光出力レベル -8 dBm 〜 +0.5dBm、光入力レベル -14.4 dBm 〜 +0.5 dBm、 レーザ発振波長 1310 nm、レーザ安全性 クラス1
■HDMI信号:TMDSシングルリンク、HDCP1.4/2.2対応、HDMI Type A 19 ピンコネクタ 1 系統
■対応解像度:D1〜D5、VGA〜UXGAおよび WUXGA(Reduced Blanking)、4K@24、4K@30、 4K@60、ピクセルクロックレート:25 MHz 〜 600 MHz、TMDSデータレート:0.75 Gbps 〜 18 Gbps
■HDMIケーブル長:1920x1080p 最長 10 m、3840x2160@30 最長 5 m、3840x2160@60/4:4:4 最長 2 m
■延長用ケーブル:シングルモード光ファイバーケーブル、9.2 ?/125 ?、UPC研磨またはSPC研磨
■伝送距離:最長10 km(シングルモード光ファイバーケーブル OS1)【適合光ファイバー、コネクタ仕様】
■ファイバー種別:シングルモードファイバー
■カテゴリー、コア径、クラッド:OS1相当時9.2μm/125 μm(寸法は参考値)
■心数:2
■研磨:UPC研磨、SPC研磨
■コネクタ:デュプレックスLC (DLC) コネクタ【音声入力】
■L P C M:32 kHz 〜 192 kHz・16 bit 〜 24 bit、 最大8 チャンネル、HDMI Type A 19 ピンコネクタ 1系統
■アナログ不平衡:245 mV(rms)(-10 dBu)、50 kΩ以上、 最大入力レベル:2.1 V(rms)(+8.7 dBu)、 3.5φミニステレオジャック 1 系統【音声出力】
■LPCM:32 kHz 〜 192 kHz・16 bit 〜 24 bit、 最大8 チャンネル、デュプレックスLC 1 系統、 HDMI Type A 19 ピンコネクタ 1 系統
■アナログ不平衡:245 mV(rms)(-10 dBu、10 kΩ以上負荷時)、 最大出力レベ
