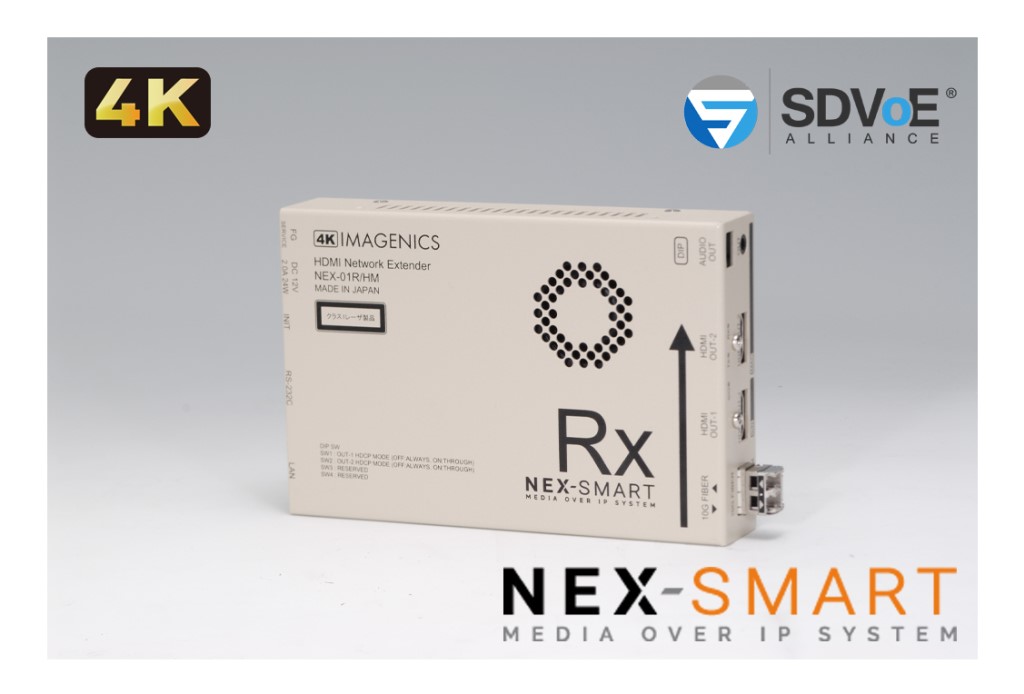

HDMIネットワーク受信器(マルチモードファイバーケーブル伝送タイプ) NEX-01R/HM

希望小売価格: ¥184,800(税込)

¥157,040(税込)

NEX-01R/HM は、4K60/4:4:4 までのHDMI 信号をマルチモード光ファイバーケーブルで最長300m 伝送することができる送信器・受信器です。
型番: NEX-01R/HM Code: 2045900019071 発売日: 2023-01-26

数量:

お取り寄せ

商品詳細
NEX-01R/HM は、4K60/4：4：4 までのHDMI 信号をマルチモード光ファイバーケーブルで最長300m 伝送することができる送信器・受信器です。
映像信号や音声信号の他に1000BASE-T までのLAN を伝送できるほか、NEX-SMART用のコントローラーやアプリケーションおよび10GbE スイッチと組み合わせて使用することで、多分配構成、マトリックス構成を構築することができます。
製品タイプ
その他ネットワーク機器
仕様
【映像入力】
■10GbE信号:10GBASE-SR、デュプレックス LC 1 系統、光出力レベル -7 dBm 〜 -1 dBm、光入力レベル -11.2 dBm 〜 -1 dBm、レーザ発振波長 850nm、レーザ安全性 クラス 1
■対応解像度:D1〜D5、VGA〜UXGAおよび WUXGA(Reduced Blanking)、4K@24、 4K@30、4K@60、 ピクセルクロックレート:25 MHz 〜 600 MHz、 TMDSデータレート:0.75 Gbps 〜 18 Gbps
■延長用ケーブル:マルチモード光ファイバーケーブル、50 ?/125 ?、カテゴリ OM4、 OM3、 OM2 相当、PC 研磨
■伝送距離:最長 300 m(マルチモード光ファイバーケーブル OM3)【映像出力】
■HDMI信号:TMDSシングルリンク、HDCP1.4/2.2対応、 HDMI Type A 19 ピンコネクタ 1 系統 2 分配
■対応解像度:D1〜D5、VGA〜UXGAおよび WUXGA(Reduced Blanking)、4K@24、 4K@30、4K@60、 ピクセルクロックレート:25 MHz 〜 600 MHz、TMDSデータレート:0.75 Gbps 〜 18 Gbps
■HDMIケーブル長:1920x1080p 最長 10 m、 3840x2160@30 最長 5 m、 3840x2160@60/4:4:4 最長 2 m【適合光ファイバー、コネクタ仕様】
■ファイバー種別:GIマルチモードファイバー
■カテゴリー、コア径、クラッド:OM4、OM3、OM2相当時50μm/125 μm(寸法は参考値)
■心数:2
■研磨:PC研磨
■コネクタ:デュプレックスLC (DLC) コネクタ【音声入力】
■LPCM:32 kHz 〜 192 kHz・16 bit 〜 24 bit、最大8 チャンネル、デュプレックスLC 1 系統【音声出力】
■LPCM:32 kHz 〜 192 kHz・16 bit 〜 24 bit、 最大8 チャンネル、 HDMI Type A 19 ピンコネクタ 1系統 2 分配
■アナログ不平衡:245 mV(rms)(-10 dBu、10 kΩ以上負荷時)、 最大出力レベル:2.1 V(rms)(+8.7 dBu)、 ローインピーダンス、 3.5φミニステレオジャック 1 系統
■アナログ音声量子化:48 kHz、24 bit
■周波 数特性:30 Hz 〜 20 kHz において?1 dB 〜 +1 dB
■クロストーク:73 dB 以上(L-R 間)
■S / N 比:75 dB 以上
■歪率:0.025 % 以下【その他入出力】
■LAN:1000BASE-T/100BASE-TX/10BASE-T、Auto-Negotiation、Auto-MDI/MDI-
