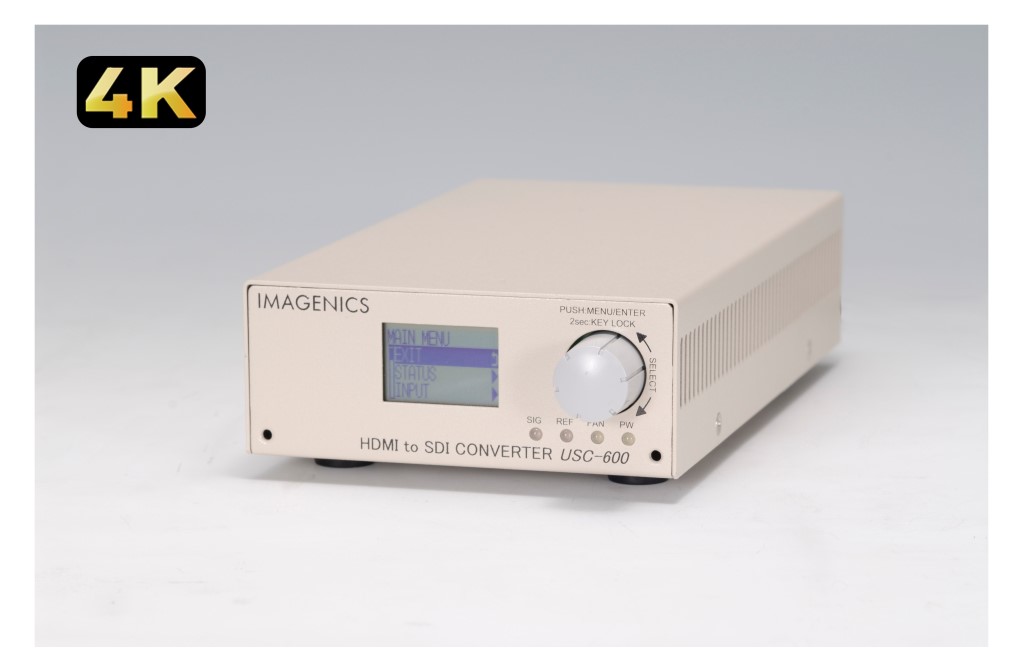

HDMI to 12G/6G/3G/HD-SDI スキャンコンバーター USC-600

希望小売価格: ¥198,000(税込)

¥168,240(税込)

USC-600は4K解像度までのHDMI信号を12G-SDIおよびHD-SDI等のSDI信号に変換するスキャンコンバート機能付きの変換器です。
型番: USC-600 Code: 2045900019125 発売日: 2023-01-26

数量:

お取り寄せ

製品タイプ
TVコンバータ
仕様
■HDMI入力:TMDS シングルリンク、EDID エミュレート機能、HDMI Type A 19 ピンコネクタ 1 系統、入力解像度 :D1〜D5、VGA〜UXGA およびWUXGA (Reduced Blanking)+-4K24、4K30、4K60、ピクセルクロックレート:25 MHz 〜 600 MHz、TMDS データレート:0.75 Gbps 〜 18 Gbps、HDMI ケーブル長 :1920x1080p 最長 30 m、3840x2160@30 最長 20 m、3840x2160@60/4:4:4 最長 10 m、HDMI 音声遅延設定 :-15 ms 〜 500 ms (5 ms ステップ)
■SDI 出力:SMPTE ST 2082-1/2081-1/424/292-1 準拠、0.8 V(p-p)、75 Ω、BNC 1 系統 2 分配、出力解像度 :2160p(59.94、 60.00、 29.97、 30.00)、 1080p(59.94、 60.00、 29.97、 30.00)、 1080i(59.94、 60.00)、 720p(59.94、 60.00)、SDI 量子化ビット数 :Y、 Cb、 Cr 各10 ビット、SDI 出力音声 :48 kHz 8 チャンネル LPCM
■映像・音声遅延時間:約33 ms 〜 約50 ms (入出力ともに60 Hz の場合)
■基準同期入力:3 値同期信号またはB.B 信号、0.3 V(p-p) 〜 0.6 V(p-p)、1 系統、BNCx2、ループスルー、ハイインピーダンス
■基準同期位相調整:出力信号の±10 ラインまで
仕様2
■アナログ音声入出力信号:アナログ音声入力 :不平衡、245 mV(rms)(-10 dBu)、40 kΩ、最大入力レベル 2.1 V(rms)(+8.8 dBu)、ステレオRCA ピンジャック 1 系統、アナログ音声出力 :不平衡、245 mV(rms)(-10 dBu、10kΩ以上負荷時)、最大出力レベル 2.1 V(rms)(+8.8 dBu)、ローインピーダンス、ステレオRCA ピンジャック 1 系統、アナログ音声量子化 :48 kHz、24 bit、音声周波数特性 :30 Hz 〜 20 kHz において -1 dB 〜 +1 dB 以内、音声クロストーク :75 dB 以上(L-R 間)、音声SN 比 :76 dB 以上、音声歪率 :0.025 % 以下
■音声レベル調整機能:消音、-60 dB 〜 +20 dB (1 dB ステップ)
■その他:各種デジタル映像プロセス調整、疑似シームレス機能、ズーム機能、音ミュート機能、アスペクト調整機能など
■外部制御:10Base-T/100Base-TX、Auto-Negotiation、Auto-MDI/MDI-X、RJ-45 1 系統
■電源:DC 12 V 1.5 A 18 W(最大)
■外形寸法/質量:幅 100 mm x 高さ 40 mm x 奥行き 180 mm (突起物含まず) / 約 670 g
■付属品:AC アダプター 1 台 (12 V 3 A 出力)、HDMI コネクタ抜け止め金具(CL-1) 1 個、結束バンド 1 本
メーカーURL
 https://imagenics.co.jp/products/usc-600/
