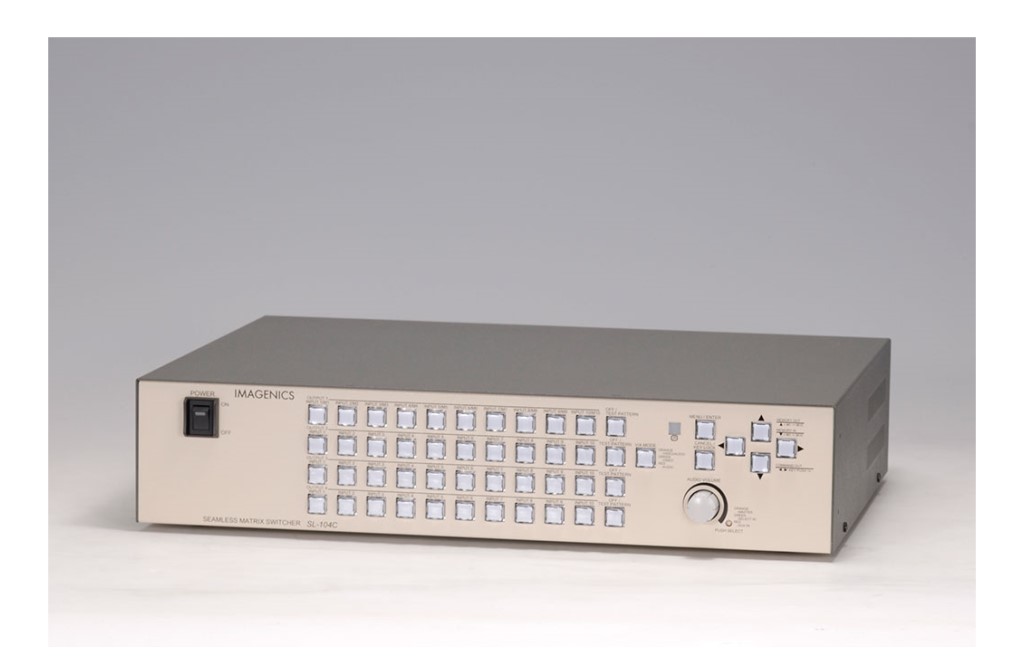

マルチシグナル対応シームレスマトリックススイッチャー SL-104C

希望小売価格: ¥935,000(税込)

¥794,450(税込)

SL-104Cは、映像・音声10入力4出力のマルチシグナル対応シームレスマトリックススイッチャーです。
型番: SL-104C Code: 2045900019309 発売日: 2023-02-20

数量:

お取り寄せ

商品詳細
■SL-104Cは、映像・音声10入力4出力のマルチシグナル対応シームレスマトリックススイッチャーです。

■映像入力はHDMI、DVI、アナログRGB、アナログコンポーネント、コンポジットビデオ、Sビデオ信号に対応し、各々の信号をHDMI、DVI、およびIMG.Linkに変換して出力することができます。

■映像信号の切り替えはカットアウトやフェードなどの効果によるノ イズのない切り替えを実現します。

■音声入力は映像入力に対応したアナログステレオ音声入力およびHDMIにエンベデッドされた音声に加えて、アナログステレオ補助入力を1系統装備し、補助入力とその他の入力信号とのミキサー機能、レベル調整機能、リップシンク機能などを備えています。
また映像と音声は独立して個別に切り替えることが可能です。
※本機はHDCPに対応しています。
HDCPで保護された映像・音声を使用する場合は、HDCPに対応したHDMI・DVI モニターが必要となります。
製品タイプ
モニタ切替器
仕様
【映像入力】
■HDMI/DVI:対応解像度480i 〜 1080p / VGA 〜 UXGA およびWUXGA(Reduced Blanking)、Deep Color 対応、HDCP対応、ケー ブル補償機能搭載、EDID エミュレータ機能搭載、HDMI TypeA 19 ピンコネクタ6 系統、DVI-I 29ピンコネクタ2 系統
■アナログRGB:0.7 V(p-p) 75 Ω(Sync on Green 時1.0 V(p-p))同期信号:HD/VD またはCS TTL レベル、またはSync on Green、 対応解像度VGA 〜 WUXGA、DVI-I 29 ピンコネクタ(EDID エミュレータ機能搭載)2系統、D-sub コネクタ2 系統
■コンポーネント:Y:1.0 V(p-p)、Pb(Cb)/Pr(Cr):0.7 V(p-p)、480i 系はID-1 対応、DVI-I 29 ピンコネクタ2 系統、D-sub コネクタ2 系統
■コンポジット/Sビデオ:コンポジット/Y:1.0 V(p-p)、C:0.286 V(p-p)、NTSC・PAL ビデオ信号、NTSC はID-1対応、 DVI-I 29 ピンコネクタ2系統、D-sub コネクタ2系統【映像出力】
■HDMI/DVI:対応解像度480p 〜 1080p / VGA 〜 UXGA およびWUXGA(Reduced Blanking)、Deep Color 対応、HDCP対応、HDMI TypeA 19 ピンコネクタ4 系統
■IMG.Link信号:対応解像度480p 〜 1080p、 VGA〜UXGAおよびWUXGA(Reduced Blanking)、オリジナル再エンコード方式シリアルデジタル信号、1.0 V(p-p) 75 Ω BNCコネクタ4 系統 2 分配、同軸伝送距離5C-FBで約110m【音声入力】
■リニアPCM:32 kHz 〜 192 kHz・16 bit 〜 24 bit、最大8 チャンネル、HDMI TypeA 19 ピンコネクタ6 系統、DVI-I 29ピン コネクタ2 系統
■アナログアンバランス:245 mV(rms) (-10dBu)、50kΩ以上、入力レベル:2.1 V(rms) (+8.8 dBu)、 2チャンネルRCAピンジャック、補助入力1系統
仕様2
【音声出力】
■リニアPCM:48 kHz・24 bit、最大8 チャンネル、HDMI TypeA 19ピンコネクタ4 系統、BNC コネクタ4 系統2 分配
■アナログアンバランス:245 mV(rms) (-10dBu、10kΩ以上負荷時)、出力レベル:2.1 V(rms) (+8.8 dBu)、ローインピーダンス、2チャンネル ステレオRCA ピンジャック4系統
■外部制御:RS-232C、パラレル、LAN、赤外線(リモコンは別売りです)
■電源電圧:AC 90 V 〜 AC 250 V 50Hz・60Hz
■消費電力:約94 W(最大)
■質量:約6.2 kg
■外形寸法:幅422mmx高さ88mmx奥行320mm(突起物含まず)
■付属品:EIA19 型ラックマウント金具 1 組(2 U)、3P-3SL 電源コード(AC 100V 系) 1 本、電源スイッチカバー 1 個、HDMI ケーブル抜け止め金具(CL-1) 10 個、結束バンド 10 本
メーカーURL
 https://imagenics.co.jp/products/sl-104c/
