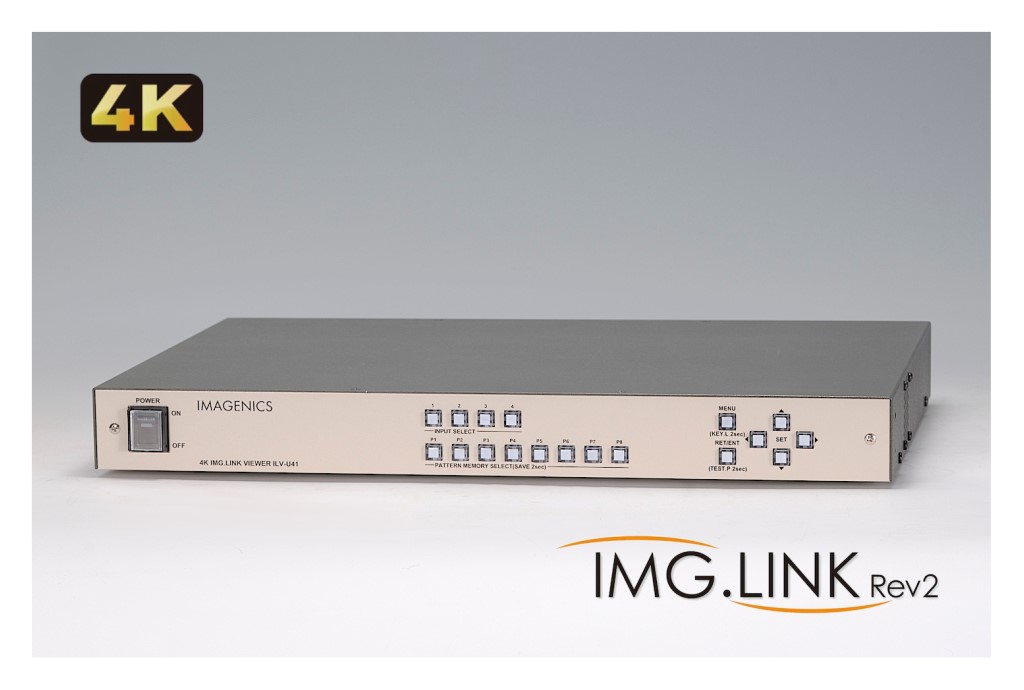

4K IMG.LINK ビューワ ILV-U41

希望小売価格: ¥638,000(税込)

¥542,100(税込)

4 系統の4K IMG.LINK 信号をマルチビュー合成して4K HDMI 信号と4K IMG.LINK信号へ変換出力することが可能な信号変換器です。
型番: ILV-U41 Code: 2045900019378 発売日: 2023-06-20

数量:

お取り寄せ

商品詳細
4 系統の4K IMG.LINK 信号をマルチビュー合成して4K HDMI 信号と4K IMG.LINK信号へ変換出力することが可能な信号変換器です。
すべての入力に4K 対応アップダウンスキャンコンバータを内蔵、マルチビュー合成のレイアウトは任意サイズ/任意配置でフロントキーに8 種類まで割り当てることができます。
また、これらのレイアウト切り替えの際も黒画面を挟むことなく完全シームレスで切り替えることが可能です。
外部リファレンスに対応しておりILV-U41を複数台使用した大型のマルチビジョン構成も可能です。
製品タイプ
その他切替器・分配器
仕様
【入力信号部】
■IMG.LINK信号:オリジナル再エンコード方式によるデジタルシリアル信号 4 系統 1.0 Vp-p 75 Ω BNCx4、オリジナル再エンコード後の映像ビットレート 2.5 Gbps NRZI 信号(固定ビットレート、音声は 9.216 Mbps)、IMG.LINK Rev1(非映像圧縮)、Rev2(VC-2 HQ 映像圧縮)全自動対応
■映像:ピクセルクロック 25 MHz 〜 600 MHz 水平周波数 15 kHz 〜 135 kHz 垂直周波数 24 Hz 〜 120 Hz、VGA 〜 WQXGA(Reduced Blanking)、480P 720P 1080i 1080P、4K
■音声:48 kHz 2 チャンネル LPCM【出力信号部】
■IMG.LINK信号:オリジナル再エンコード方式によるデジタルシリアル信号 1 系統 2分配 1.0 Vp-p 75 Ω BNCx2、オリジナル再エンコード後の映像ビットレート 2.5 Gbps NRZI 信号(固定ビットレート、音声は 9.216 Mbps)、IMG.LINK Rev2(VC-2 HQ 映像圧縮)
■HDMI信号:TMDS クロック 〜 297 MHz、データレート 〜 17.8 Gbps 1 系統(HDMI-A x 1)、4K60P(4:4:4)対応 HDCP 2.2 / 1.4 対応
■ケーブル長:HDMI 出力端子3 m (4K60/4:4:4/24 bit)、5 m (4K60/4:2:0/24 bit)、10 m (1080p/24 bit) ※弊社内の環境、および弊社製ケーブルで測定した値です。
すべての環境での動作を保証するものではありません。
仕様2
■映像:ピクセルクロック 25 MHz 〜 594 MHz(下記解像度より択一選択、垂直周波数は 59.94Hz 60Hz いずれか選択)、720 x 480(CEA-861F) 640 x 480 800 x 600 1024 x 768 1280 x 720(CEA-861F) 1280 x 768 1280 x 800、1360 x 768 1366 x 768 1440x 900 1280 x 960 1280 x 1024 1400 x 1050 1、680 x 1050 1600 x 900 1600 x1200、1920 x 1080P/i(CEA-861F) 1920 x1200(ReducedBlanking) 2048 x 1080 2048 x 1152(ReducedBlanking)、2560x1440(Reduced Branking) 2560x1600(Reduced Branking) 3840 x 2160(CEA-861F) 4096 x 2160(CEA-861F) ※ FHD および 4K 解像度を選択した場合のみ、垂直周波数 29.97 Hz / 30 Hz も選択することができます。

■音声:48 kHz 2 チャンネル LPCM
■映像/音声出力:※映像 /音声とも 2 系統、同一出力解像度の分配となります。
※ただし HDMI信号のみ、出力解像度が 4K の場合、 1080Pにダウンコバート出力することが可能です。

■アナログ音声出力:-10 dBu(10 kΩ 以上負荷時) ローインピーダンス不平衡 2チャンネル 1 系統(RCAx2)
■映像量子化:デジタルRGB(YCBCR)信号 各8ビット
■遅延時間:約33 ms 〜 67 ms ※入出力ともに 60 Hzの場合
■外部制御機能:LAN:10BASET-T 100BASE-TX(自動判定) 1 系統(RJ45 x 1)
■メモリー機能:入力番号毎に入力解像度別設定情報を64種ずつ自動記憶再生、動作状態の自動記憶再生機能、ユーザー指定の任意記憶再生機能(外部制御からのみ64種制御可能)。
電源OFF時のバックアップ寿命は半永久です。
