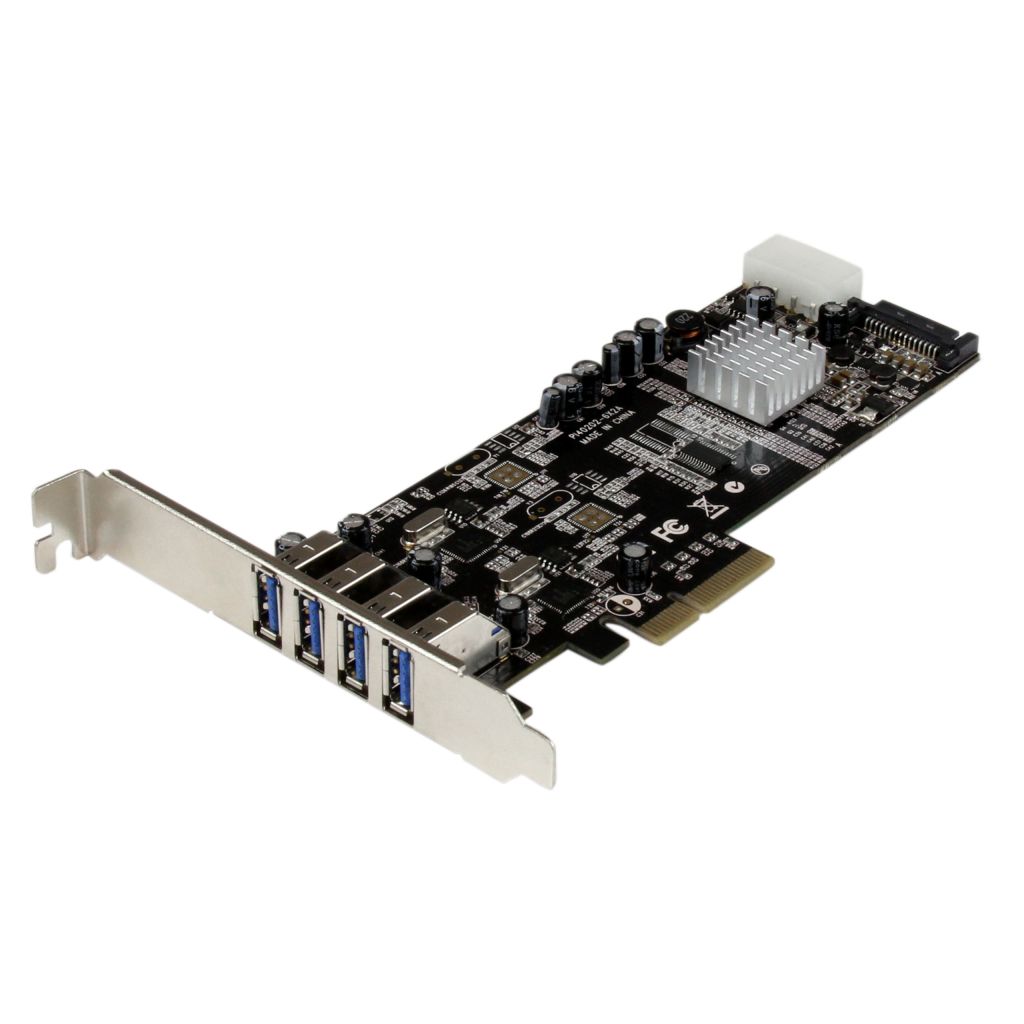

従来型の単一バスUSB 3.2 Gen 1カードは、複数のデバイスが接続されている場合、すべてのポート間で最大帯域幅を共有します。 本製品では、ホストコントローラ チップセットを2つ使用しており、転送チャンネルが4つのポートではなく2つのポート間で共有されます。 2つのポートにつき最大5 Gbpsのデータを転送することができるため、帯域幅が最大10 Gbpsまで倍増することになり、パフォーマンス上のボトルネックが軽減されます。 UASP(USB Attached SCSI Protocol)対応の本USB 3.2 Gen 1コントローラは、UASP対応HDDケースと合わせて使用すると、従来のUSB 3.2 Gen 1と比較し速度性能が最大70％ 向上します。 (注意：UASPを使用するには、互換性のあるオペレーティングシステムが必要となります)。 従来のUSB BOT(バルクオンリー転送)よりも効率的なプロトコルを使用しているUASP技術では、複数のコマンドを同時に処理することが可能になり、遅延が短く、データ転送を最適化しています。 詳細は、下記の当社で実施したUASPテストの結果をご覧ください。 消費電力の高いUSBデバイスを使用する場合、カードに付いているSATA電源コネクタまたはペリフェラル電源コネクタを使って、システム主電源に接続し、ポートあたり最大900mAの電力をUSB 3.2 Gen 1バスパワー対応デバイスに給電することができます(USB 2.0の場合は500mA)。 また、USB Battery Charging Specification 1.2にも準拠しており(Apple Modeのみ)、通常のUSB 3.2 Gen 1ポートよりも高速に対応Appleデバイス(iPhone/iPadなど)を充電することができます。
製品タイプ
USBインターフェース
仕様
■コネクタタイプ:PCI Express x4 ■内部ポート:LP4 (4 pin; Molex Large Drive Power)、SATA Power (15 pin) ■外部ポート:USB 3.0 A (9 pin; SuperSpeed) ■保存温度:-20°C to 60°C (-4°F to 140°F) ■動作温度:0°C to 50°C (32°F to 122°F) ■湿度:5〜85%相対湿度 ■インターフェース:USB 3.0 ■カードタイプ:標準プロファイル(LP取り付け金具を含む) ■チップセットID:2 x Renesas/NEC - μPD720202 ■バス型:PCI Express ■ポート:4 ■ポートタイプ:インテグレーテッド・オン・カード ■業界標準:USB 3.0 Specification Rev. 1.0、USB Battery Charging Specification Rev.1.2(Apple Modeのみ)、PCI Express Base Specification Rev. 2.0、Intel xHCI Specification Rev. 1.0 ■付属品:4ポートPCIe USBカード、ドライバCD、取扱説明書、薄型取り付け金具
VCCI
対象外
RoHS指令
RoHS2
電気用品安全法(PSE)
対象外
J-Moss
対象外
仕様2
■工場出荷時(パッケージ)重量:200 g ■UASPサポート:あり ■タイプおよび定格:USB 3.0 - 5 Gbit/s ■最大ケーブル長:3 m ■最大データ転送速度:2つのポートあたり5Gbps -合計で10Gbps ■製品幅:15 mm ■製品重量:90 g ■製品長さ:167 mm ■製品高さ:120 mm ■OS互換性:Windows 8 / 8.1 (32/64bit)、 7 (32/64)、 Vista (32/64)、 XP (32/64)、Windows Server 2012、 2008 R2、 2003、 Linux 2.6.31 or later ■システムおよびケーブル要件:利用可能なPCI Express x4以上のスロット
